LED提供了一种电子式显示信息的简单方法。虽然七段LED显示器(排列成数字8的形式)很常见，但它却不能显示某些英文字母。5×7 LED点阵屏可显示所有ASCII字符，以及各种图形。本例中的电路给出了一种5×7 LED点阵屏的特别使用方式。
电路无需做任何修改，只要对LED单元稍加安排，就可以用于一组5×7 LED单元的设计中。使用一只5×7 LED点阵屏可以显示两个字符，而将N个单元水平排列(不是垂直排列)则可以显示2×N个字符。小写和大写字母最少都只需要一个3×5 LED的结构，但字母M和m除外，它们至少需要5×5LED结构，需要一个专用的子例程。图1中的电路使用了一只8位、18脚的PIC微控制器和一个十进制计数器，驱动一个或两个5×7 LED单元，提供了一个显示两个或四个数字的模块。电路采用了一个小型按键开关做计数器的递增。默认情况下，电路工作在高亮度模式。如果在上电时按住按键，则电路工作在低功耗模式。

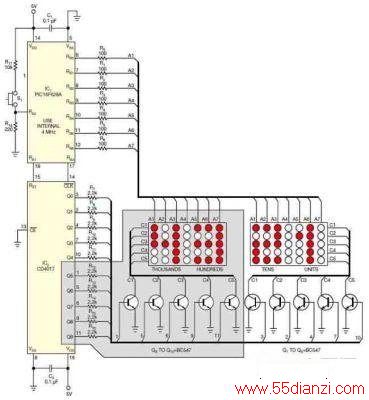

图1，用一个水平排列5×7 LED点阵显示两位数字。
下面有两个可下载的汇编源码，占用空间不到256个字。每个源码都在高亮度模式中采用了从顶至下的扫描线复用技术，可以使一个扫描线上的所有LED点亮或熄灭，而在低功耗模式下，则可以只点亮或熄灭一个扫描线上的某只LED。
