LED 图文显示屏由屏体、计算机、控制器、智能点阵显示单元和电源等部分组成。
1.屏体
屏体的主要部分是显示点阵和行列驱动电路，有的还包括其他电路(并没有严胳规定，可根据需要和印制电路板的布置而定)。显示点阵多采用8×8单色或双色显示单元拼接而成，如图1所示。例如，32×128的条屏就需要64块8×8的显示单元，按4×16块方式组成。

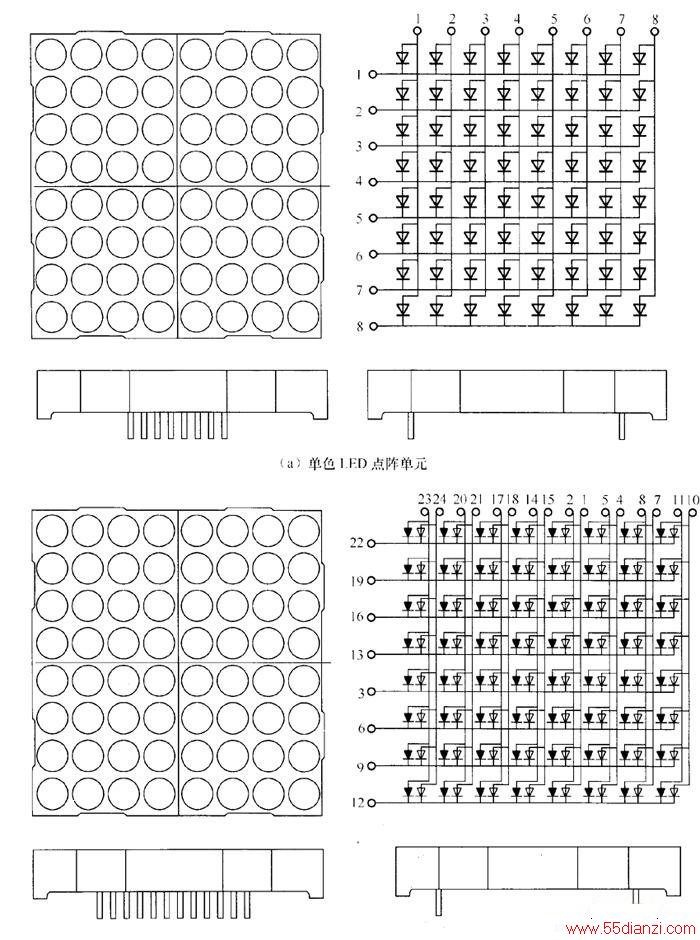

图1 显示点阵单元
2.智能点阵显示单元
智能点阵显示单元是独立完成显示任务的小系统，或者是整个LED图文显示屏系统的某一局部，它可以显示汉字、线条以及简单图形。主控 器件一股是采用单片机，并扩展有RS-485通信接口、汉字库及显示缓冲器等。每个智能显示单元都有自己的编号或地址。根据LED图文显示屏系 统尺寸大小的需要，可选用相应数量的智能显示单元。
3.主控器
主控器的主控器件采用单片机，并扩展有汉字库、带掉电保护的数据存储器、实时日历时钟以及两个RS-485通信接口等，它们均嵌入到LED图文显示屏系统中。在两个通信接口中，一个与计算机进行通信，通信距离可达数百米;另一个完成与各个智能显示单元的通信。
主控器的主要功能有：接收计算机送来的命令和显示数据;将命令或数据传送给相应的智能显示唯元，并负责各智能显示单元的同步显示。
在实际应用中，由主控器和各智能显示单元组成的LED图文显示屏系统是一个可独立工作的显示系统。
4.计算机
计算机及相应的应用软件完成的主要功能是，当需要更换显示内容时，把更新后的显示数据送到主控器中：当需要改变显示模式时，给主控 器传送相应的命令;当需要联机动态显示时，给主控器传送实时显示数据。
由于图文显示屏的显示数据中只有通断信息，而不包括灰度信息，其数据量不大，加之盅示内容的更新速度比较慢，所以，上、下位机之问 的数据传送可以采用串行异步通信方式。串行通信接口电平可根据需要选择RS-232、RS-422或RS-485标准。图2为LED显示屏电路框图。
图2 LED示屏电路框图
