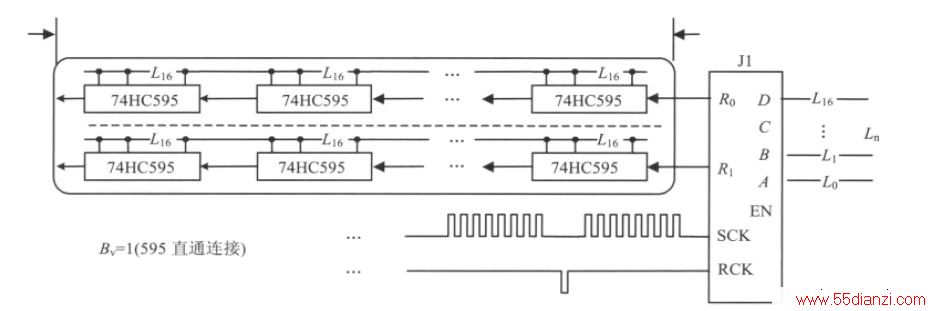

图4 1 /16 扫描单色F3. 75 或F5. 0 单元板( 64 × 32 点) 连接方式。
以LED 显示屏的水平方向点数为4 096 点为例，其显示一帧数据的程序代码如下：
woid Display( unsigned long begin_Addr)
{
unsigned char Ln
,Bv = 1;
unsigned int Data_Length,Lw = 4096;
unsigned long Addr;
Data_Length = Bv* Lw
) ;
for ( Ln = 0; Ln < 16; Ln + + )
{
Addr = Begin_Addr + Ln* Data_Length;
CS = 0;
SendSQI_Byte( 0x0B) ; / /送读命令
/ /送3 个字节地址
SendSQI_Byte( ( Addr 》 16) &0xff) ;
SendSQI_Byte( ( Addr 》 8) &0xff) ;
SendSQI_Byte( ( Addr&0xff) ;
SendSQI_Byte( ( 0xff) ; / /送虚字节
P2 = P2 |0x0f;
SPCTL = 0xd0; / /允许SPI 接口
SPDAT = 0xff; / /启动第1 次SPI 发送
Data_Length = ( Data_Length 》 3) - 1;
while( Data_Length! = 0)
{ / /SPI 时钟每次传输8 个脉冲
while( ( SPSTAT&0x80) == 0) ;
SPSTAT = 0x80; / /清接收标志
SPDAT = 0xff; / /启动SPI 发送
Data_Length -- ;
}
while( ( SPSTAT&0x80) == 0) ;
SPSTAT = 0x80; / /清接收标志
SPCTL = 0x90; / /禁止SPI 接口
CS = 1; /* dISAble deviCCe * /
EN = 0;
RCK = 1; RCK = 0;
PI = ( ( P1&0xf0) | Ln
) ;
EN = 1;
}
}
在设计程序时，仅在换行时关闭显示屏，避免它产生余辉，其余时间都点亮。 在该程序中，Bv为数据线在垂直方向使用595 的组数; Lw为LED 显示屏水平方向像素点数; Ln为当前LED 显示屏显示数据行号。 当显示数据时，采用存储器和LED 显示屏的数据输出模式，单片机先向串行存储器输出"读数据"命令字"0x0B",然后输出24 位地址和虚拟字节，再使单片机数据口输出高电平，就可以根据LED 显示屏的长度输出SCK 脉冲。 送完一行数据后，禁止SPI 接口，RCK 锁存信号有效，切换至下一行，按重复步骤继续输出显示数据。
5 测试

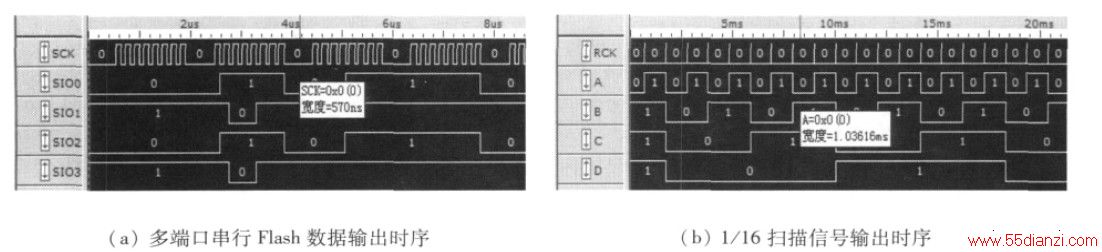

经过测试后，显示屏显示正常，没有抖动情况，使用逻辑分析仪测试了其刷新率，如图5( b) 所示，信号A 的电平宽度表示显示1 行所需要的时间，其宽度为1. 036 16 ms,显示1 帧的时间为16 ×1. 036 16 ms≈16 ms,所以LED 显示屏的刷新率为1 /16 ms = 62. 5 Hz. 而当LED 显示屏的刷新率大于50 次/s 时，就可以满足设计要求，故本设计能够满足正常显示要求。 通过测试SCK 信号，如图5( a)所示，可以看出SCK 信号每8 个脉冲1 组，每组之间的时间间隔仅为570 ns,该时间主要消耗在判断SPI 数据传输完成标志和循环控制上。
图5 LED 屏信号测试
6 结论
本文提出了基于多端口串行Flash 存储器的LED 显示控制系统，利用单片机的SPI 接口产生可控时钟，将多端口串行Flash 存储器中的显示数据以"DMA"方式直接输出至超长条形LED 显示屏。
其制造成本低廉，根据本文程序及逻辑分析仪得到的时序图可知，该方法可以控制4 096 × 64 点阵单色LED 显示屏，在超长显示屏市场上有很好的应用前景。
