此模块应用在以单片机等为微控制器的设备中可以程控液晶对比度，使用者可以根据不同的情况及时调整，就像前些年流行的文曲星等电子词典的显示调整功能一样。
数控电位器X9313
数控电位器，顾名思义，可以理解为由数字信号控制的电位器，其基本结构是一个包含有若干个电阻单元的电阻阵列，在每两个单元间和二个端点都有可以被滑动单元访问的抽头点，由外部控制器选择不同的抽头得到不同的阻值。X9313是基于此原理的固态非易失性电位器。它主要由电阻阵列、转换门、32选1译码器、5位加减计数器、5位非易失性存储器、存取控制电路等组成。X9313的电阻阵列包含有31个电阻，每个电阻的两端都可以通过转换门的控制接通数控电位器的抽头点；5位加减计数器是记录输入端的脉冲个数的；5位非易失性存储器用来保存计数器的数据，以备下次通电时使用；存取控制电路是控制5位非易失性存储器中计数值的存取；32选1译码器是根据计数器的数值进行译码来控制转换门中的一个MC)S管导通。X9313具体包括有1K、10K、50K几种阻值，该芯片是一个8管脚的芯片，包括有双列直插DIP封装、更小的贴片MSOP封装。下图是X9313的直插封装的管脚图。
图中VL、VH、VW对应电位器的3个管脚，VH为最大值，VL为最小值，VW为可调输出端。VCC和VSS为芯片的电源和地线。lNc、LJ/D、cS管脚为控制管脚，其中CS为片选信号，低电平使能芯片。此外，当_cS的上升沿到来时，如果lNC管脚为高则保存当前计数值，掉电后恢复上次保存的值，反之则不保存当前值；_N6管脚输入变化脉冲，每来一个下降沿，计数器变化一次，电阻相应改变一次；电阻变化趋势由U/D管脚状态决定，LJ/D表示UP和DOWN，该管脚为高电平则阻值依次增加，低电平依次减小，芯片工作时序见下图所示。.

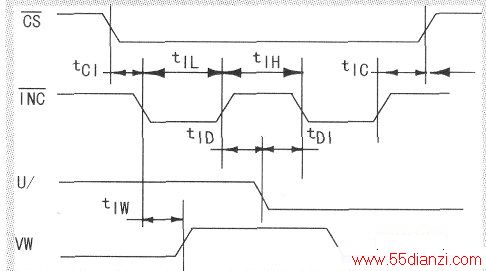

下图2中tlw是从数字信号输入到VW端电压量改变的延时，典型值为100us，响应比较快。
硬件电路

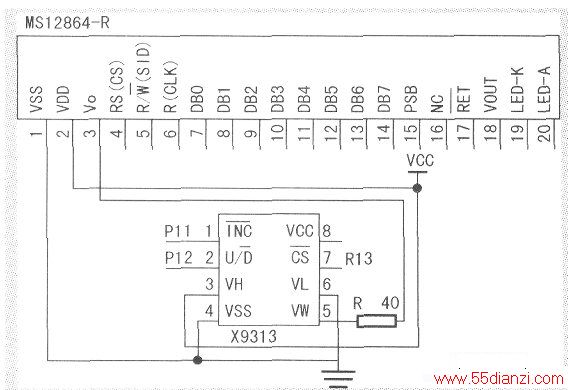

采用此模块控制液晶显示屏对比度的电路只需改变液晶屏的Vo管脚连接，其他的连接与传统的方法一样。下图以MSl2864一R液晶屏为例给出了此模块的电路。MSl2864一R共有20个管脚，其中前3个管脚用来做对比度驱动。
下图只给出了前3个管脚的连接，1、2管脚分别接地和电源，3管脚接数控电位器的输出端5管脚，二者间连一个．40Ω精密电阻，起到匹配和保护作用，防止当数控电位器滑到最大端时5V电压直接加在负载上。X9313的3个控制管脚lNC、U/D、CS分别接51单片机P11、P12、P13三个I/O口。
VH、VL分别接5V和地，这样就可以通过程序控制给液晶提供0到5V间合适的对比度驱动电压。
程序编写

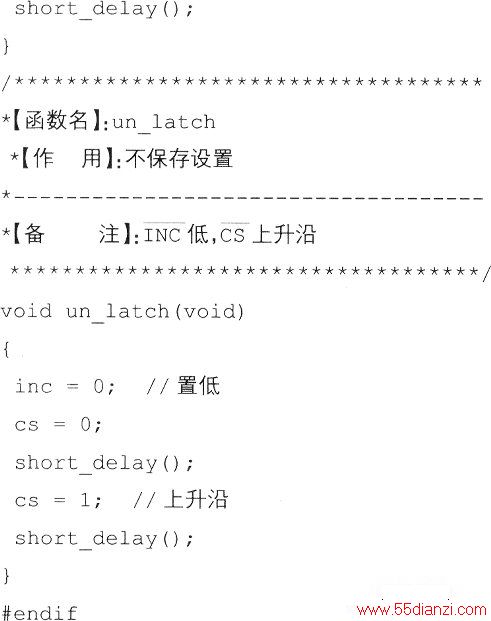

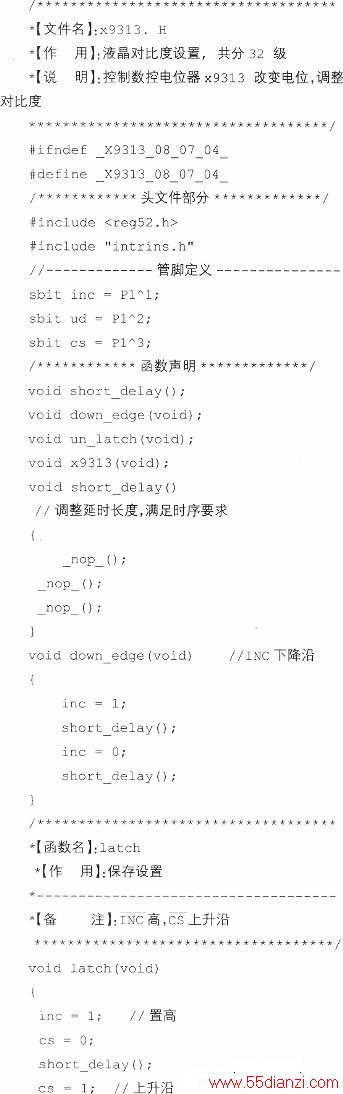

我们结合上图中的电路，以51单片机为倒，编写数控电位器的驱动程序。当然，在其它微控制器中也可以使用，原理相同，只是实现语言不同。这里我们采用C语言和KeilC编译器来编写程序，基本思路是为数控电位器定义单独的头文件，为每个功能编写单独的函数，提供相应的入口参数，其他程序包含该头文件后可以在任何需要的时候调用函数。程序代码如下：

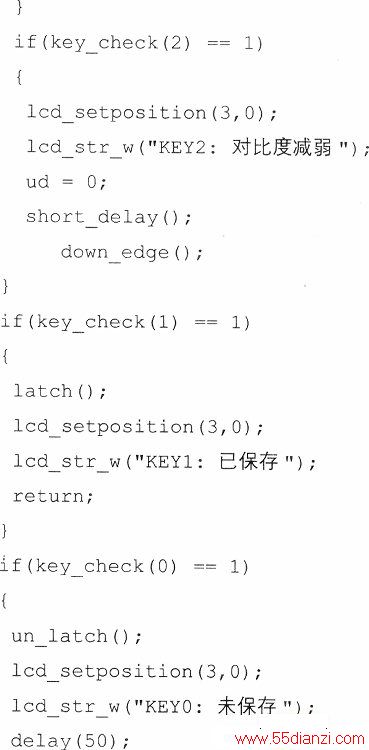

有了以上的函数，就可以控制×9313进行液晶对比度设置，既可以是MCU自动检测电源电量并调整对比度，也可以是用户选择相应的功能设置，通过按键操作设置。下面的代码给出了后一种方式的实现函数。
结论

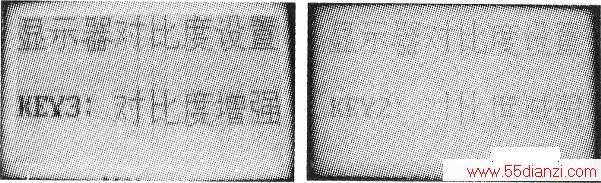

下图给出了应用该模块调整液晶对比度到较强和较弱的效果，从效果看完全可以代替传统的电位器达到调整液晶对比度的效果。而且通过程控的方法可以随时方便的调整，解决了调整电位器需要螺丝刀、电位器不能放在液晶下面、调整不便等诸多问题。特别适合于电路已经装入外壳、使用电池供电的设备。X9313这样一个8管脚的非易失数控电位器价格很便宜，贴片封装体积比电位器也小很多，这样的模块性价比非常高。
