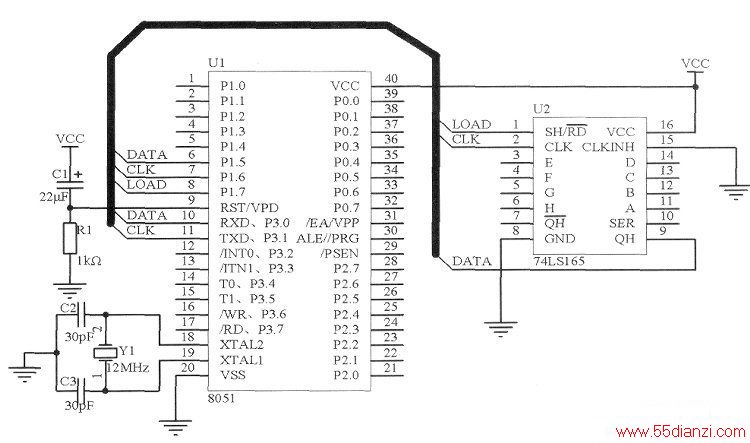

下图所示是8051单片机与74LS165的接口电路。8051单片机的串口工作于模式0,为同步移位寄存器输入/输出方式,收/发的数据为8位,低位在前,无起始位、奇偶校验位和停止位。
串行数据从RXD(P3.0)输入,移位时钟由TXD(P3.1)输出。端口线P1.7用于控制74LS165的工作状态。当P1.7输出低电平时,74LS165将并行数据置入寄存器中;当P1.7输出高电平时,74LS165工作在时钟控制下的串行移位状态,数据通过RXD(P3.0)移入8051单片机。
