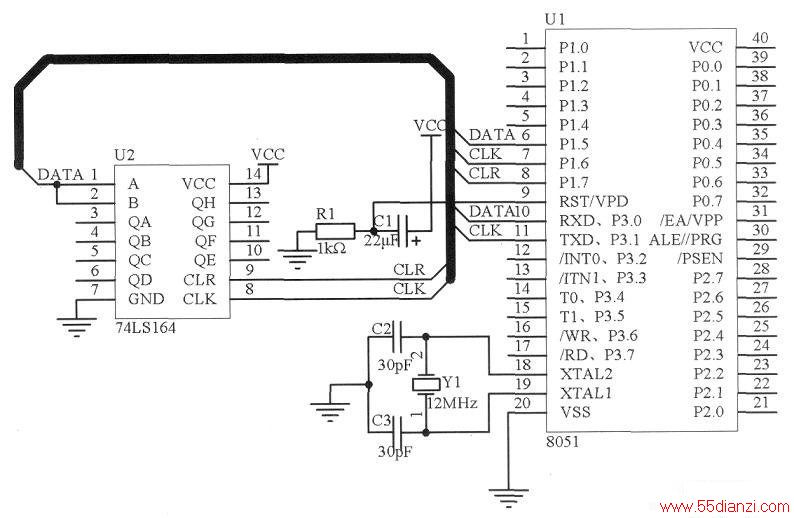

74LS164与8051单片机接口电路如下图所示。当51系列单片机的串行口工作在方式0的发送状态下，串行数据由P3.0(RXD)送出，移位时钟由P3.1(TXD)送出。在移位时钟的作用下，串行口发送缓冲器的数据一位一位地移入74LS164。
如果串行口被其他设备占用，可以用普通I/O口模拟移位寄存器的时序向74LS164发送数据，实践证明，这是一种方便、经济、可行的方法。P1.5用于输出串行数据，P1.6用于移位时钟输出。
在实际应用中，还应注意，74LS164没有并行输出控制端，在串行输入数据时，并行输出口会不断变化。如果需要，可在74LS164的输出端加接输出三态门控制，以便保证串行输入结束后再输出。
