采用8255A与单片机构成的接口电路

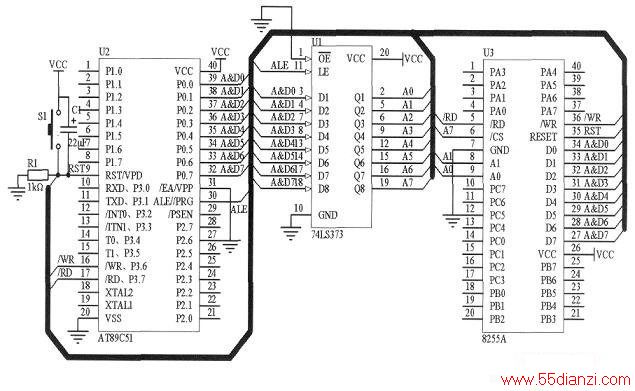

　　下图所示为8255A与单片机的接口电路。8255A中D7～D0用作地址端口，AO～A1用作地址端口，WR（的反）、RD（的反）、CS（的反）、RESET用作控制端口。

　　因为8255A所有的寄存器、I/O端口都对应有读写地址，所以可以对8255A的各I/O口和控制字寄存器进行编址。令A15～A8为01111111，A6～A2为11111时，8255A才会工作。

　　·PA地址：7F7CH。

　　·PB地址：7F7DH。

　　·PC地址：7F7EH。

　　·控制字地址：7F7FH。
