51单片机与IDT7132的连接方案

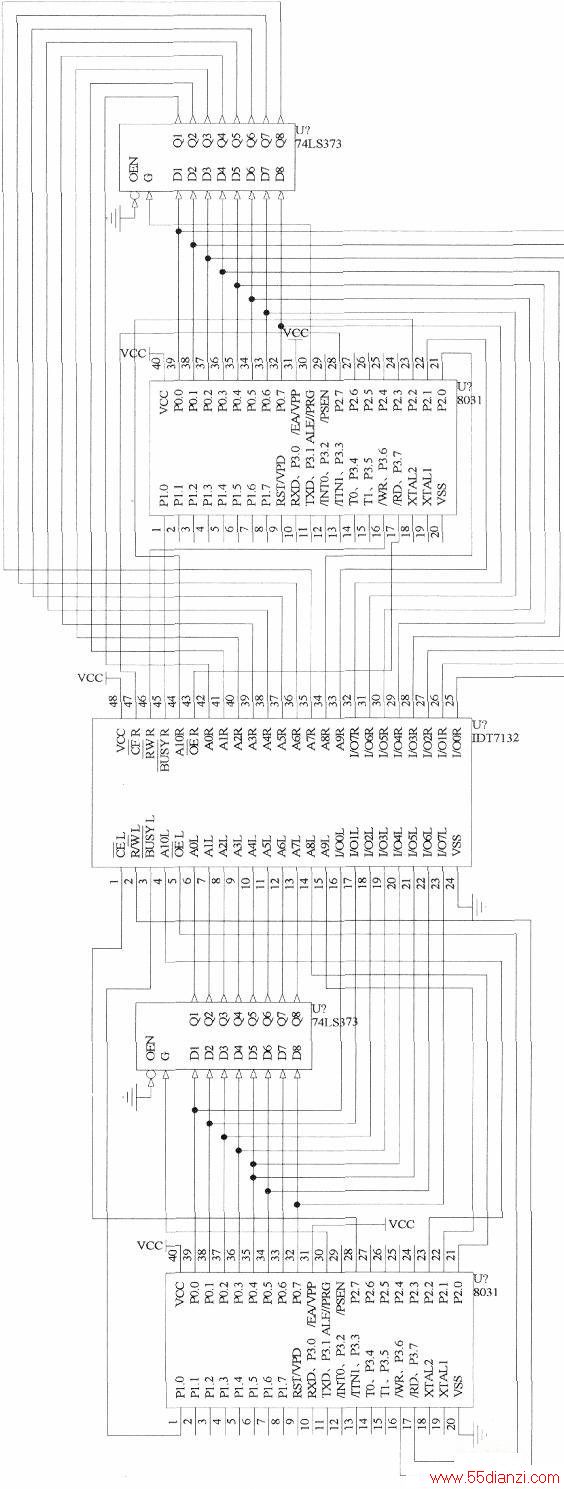

　　IDT7132与8031单片机的接口电路如下图所示。在图中，IDT7132的左右口分别与两片8031相连。在非竞争情况下（即BUSY=1），8031对双口RAM读写与其对SRAM的读写完全相同；在竞争隋况下（即BUSY=0），通过Pl.0判断BUSY为低电平时，再进行读写操作。

　　注意：因为IDT7132是非读即写器件，所以单片机与其接口时，单片机的读、写信号都应参与对IDT7132的操作，否则会发生总线冲突。

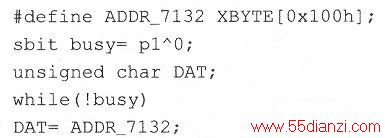

　　如要对IDT7132的100H单元访问，程序如下：
