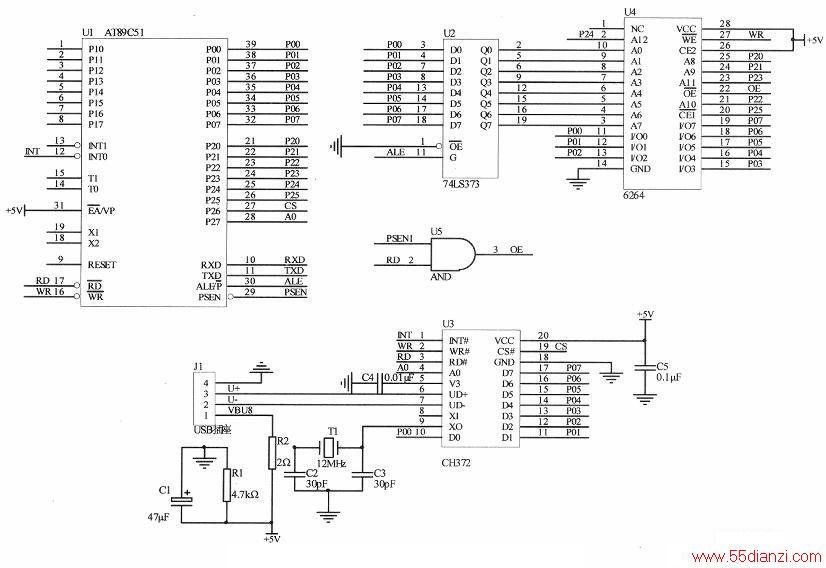

AT89C51读写U盘的硬件接口电路如下图所示。
图中CH372与单片机的连接方式采用并口方式，这种方式数据传输速度快，采用6264(8KB)静态RAM芯片对外部RAM进行扩展。
CH372的数据线D0～D7，读写控制线RD、WR，地址线A0，片选CS分别与单片机相对应的引脚相连，CS为0时表示对CH372开始进行操作，A0为地址线输入，用以区分命令口与数据口，当A0=1时可以写命令，当A0=0时可以读写数据。CH372的INT脚连接到单片机的中断输入引脚INT0，单片机使用中断方式来获知中断请求。当WR为高电平并且CS和RD及A0都为低电平时，CH372中的数据将通过D7～DO输出；当RD为高电平并且CS和WR及A0都为低电平时，D7～D0上的数据将被写入CH372芯片中。
为了提高系统的抗干扰性，USB插座电源是独立的，以免当U盘接入时进行的电容充电过程影响CH372和单片机。电容C4用于CH372内部电源节点去耦，C2和C5用于外部电源去耦，容量分别取47μF和0.1μF。
