该读卡器采用ESS公司第四代DMPX系列多媒体专用解码芯片,主频高,性能优,除了支持上述存储介质的热插拔外,还能兼容MP3、JPCJ、MPEG、AVI等多种视频格式;不仅具有全重复播放、单曲重复播放及顺序播放功能,还具有AV、VGA(场频60Hz,行频31.25kHz)及YPrPb色差输出(支持480i、480P、720P格式)功能。由于该板视频输出阻抗为75Ω,因此也可直接连接普通电视机或液晶显示器。
另外,该解码板还支持条码扫描及滚动字幕(在播放视频广告的同时,在屏幕下方显示预先设定的文字信息)功能。插座J7(2PIN/2.0)为电源输入接口。该读卡器的直流供电电压适应范围较宽,为6V—15V,一般取+12V。J7的①脚(面向白插座缺口,从左边数起,下同)为+12V供电端,②脚为接地端。
J4(3PIN/2.0)为遥控接口,其①脚为遥控信号输入端(IR),②脚为接地端(GND),③脚为+5v供电端。
J15(4PIN/2.0)RS232为条码扫描接口,其①脚为+5v电源输入端,②脚为数据信号接收端(SIN),③脚为数据信号发送端(SOUT),④脚为接地端(GND)。
J13(9PIN/2.0)为预留I/O口(SR50-SR57),即扩展功能接口。J9(8PIN/2.0)为按键(K1~K7)接口。

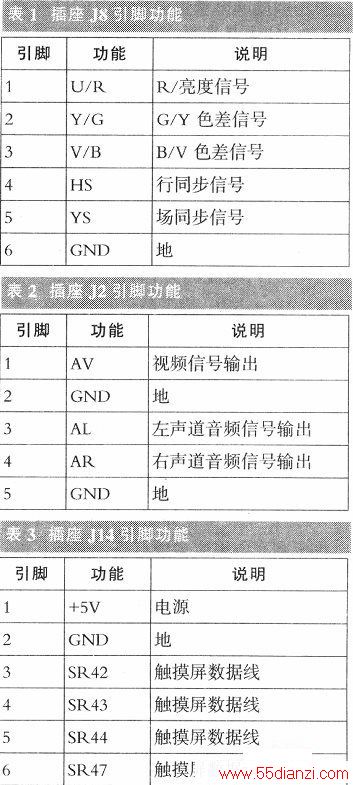

J8(6PIN/2.0)为VGA输出或YPbPr输出接口,J2(5PIN/2.O)为音视频信号输出接口,J14(6PIN/2.0)为触摸板接口,其引脚功能分别见表1-表3。
