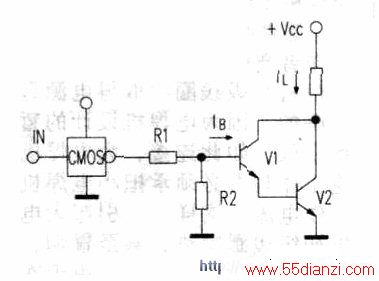

CMOS电路要控制继电器、步进电机等大电流负载，就不得不借助于大功率的晶体管。CMOS电路与晶体管接口的电路有很多种，如图所示．是较常见的一种。图中晶体管电源vDC的值可按负载的要求来决定，并根据负载电流IL的大小选定相应晶体管Vl、V2。晶体管一旦选定，就可以按照管子的电参数来计算Vl所需的基极电流IR即：
式中，β1，β2为晶体管Vl和V2的电流放大系数。Rl的计算方法：
式中，VOH为CMOS电路输出高电平时的电压；VBE1,．VBE2为晶体管Vl，V2的b-e结正向压降，硅型取0.7V，锗型取0.2V。电阻R2的作用是为了改善Vl开关特性所设置的，一般取5.lkΩ左右即可。
