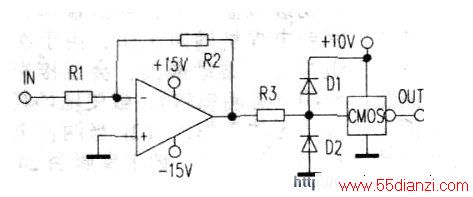

为了完成对模拟量的控制，就要求解决运算放大器对数字的接口，如图所示是运算放大器和CMOS电路分别采用各自典型电源时的接口方法。图中两个二极管作钳位保护，使CMOS的输入电压在V叩和Vss之间。电阻R3既作CMOS电路限流电阻，又对二极管起限流保护作用。
