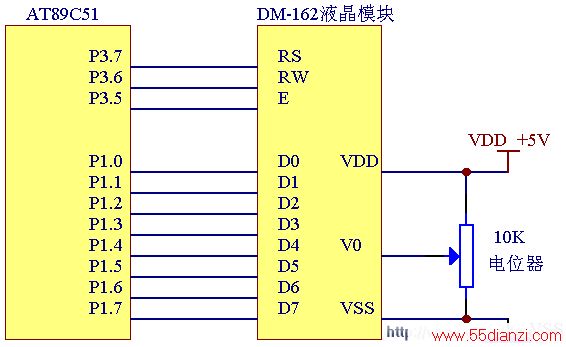

DM-162液晶显示模块可以和单片机AT89C51直接接口，电路如图1所示。

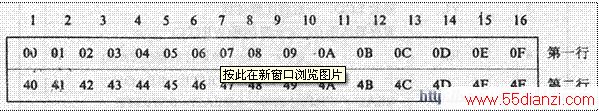

晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符，表3是DM-162的内部显示地址.
比如第二行第一个字符的地址是40H，那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位D7恒定为高电平1所以实际写入的数据应该是01000000B（40H)+10000000B(80H)=11000000B(C0H)
以下是在液晶模块的第二行第一个字符的位置显示字母“A”的程序： ORG 0000H
RS EQU P3.7;确定具体硬件的连接方式
RW EQU P3.6 ;确定具体硬件的连接方式
E EQU P3.5 ;确定具体硬件的连接方式
MOV P1,#00000001B ；清屏并光标复位
ACALL ENABLE;调用写入命令子程序
MOV P1,#00111000B ；设置显示模式:8位2行5x7点阵
ACALL ENABLE ;调用写入命令子程序
MOV P1,#00001111B ；显示器开、光标开、光标允许闪烁
ACALL ENABLE ;调用写入命令子程序
MOV P1,#00000110B ；文字不动，光标自动右移
ACALL ENABLE ;调用写入命令子程序
MOV P1,#0C0H ；写入显示起始地址（第二行第一个位置）
ACALL ENABLE ;调用写入命令子程序
MOV P1,＃01000001B ；字母A的代码
SETB RS ；RS=1
CLR RW ；RW=0 ;准备写入数据
CLR E ；E=0 ;执行显示命令
ACALL DELAY ;判断液晶模块是否忙?
SETB E ；E=1 ;显示完成,程序停车
AJMP $
ENABLE:
CLR RS ；写入控制命令的子程序
CLR RW
CLR E
ACALL DELAY
SETB E
RET
DELAY:
MOV P1,#0FFH ；判断液晶显示器是否忙的子程序
CLR RS
SETB RW
CLR E
NOP
SETB E
JB P1.7,DELAY ；如果P1.7为高电平表示忙就循环等待
RET
END
程序在开始时对液晶模块功能进行了初始化设置，约定了显示格式。注意显示字符时光标是自动右移的，无需人工干预，每次输入指令都先调用判断液晶模块是否忙的子程序DELAY，然后输入显示位置的地址0C0H，最后输入要显示的字符A的代码41H。
