LCD触摸屏与ARM下得器S3C44BOX接口电路

点击数：7826 次录入时间：03-04 11:40:08 整理：http://www.55dianzi.com 接口电路

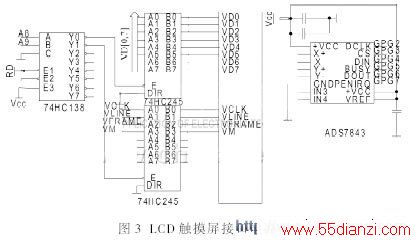

ARM处理器S3C44BOX包括LCD控制器，可支持灰度LCD和彩色LCD。本设计通过译码器选通2个74HC245分别来控制LCD像素输出和控制信号。本文选用分辨率为320×240的TFT彩色3.9寸显示器LQ039Q2DS54及ADS7843触摸屏驱动芯片。S3C44BOX通过端口PG模拟串行的SIO接口与用触摸屏控制芯片ADS7843进行数据传输，完成对触摸屏触摸位置坐标的读取。ADS7843主要完成电极电压的切换，接触点处电压值的采集以及A/D转换[4]。接口电路图如图3所示。
