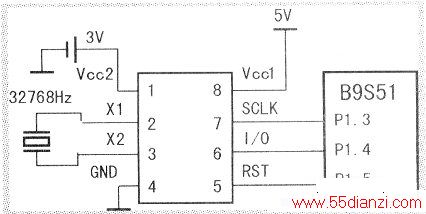

在实际使用中，我们发现DSl302的工作情况不够稳定，主要表现在实时时间的传送有时会出现误差，有时甚至整个芯片停止工作。我们对DSl302的工作电路进行了分析，其与单片机系统的连接如下图所示。从图中可以看出DSl302的外部电路十分简单，唯一外接元件是327681_1z的晶振通过实验我们发现：当外接晶振电路振荡时，DSl302计时正确；当外接晶振电路停振时，DSl302计时停止，因此我们认为3276811z晶振是造成DSl302工作不稳定的主要原因。
DSl302时钟的产生基于外接的晶体振荡器。振荡器的频率为327681-1Z该晶振通过引脚×1、X2直接连接至DSl302，即DSl302是依靠外部晶振与其内部的电容配合来产生时钟脉冲，由于OSl302在芯片本身已经集成了6pF的电容。所以，为了获得稳定的可靠的时钟，必须选用具有6pF负载电容的晶振。
然而，许多人在选用晶振时仅仅注意了晶振的额定频率值，而忽视了晶振的负载电容大小，甚至连许多经销商也不能提供所售晶振的负载电容，所以即使在使用中选用了符合3276811z的晶振，但如果该晶振的负载电容与DSl302提供的6pF不一致时。就会影响晶振的起振或导致振荡频率的偏移，出现上述在应用中的问题。
