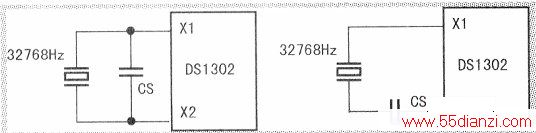

当所选的晶振负载电容不是6pF时，可以采用增加辅助电容的方法提高或降低DSl302振荡器的电容性负载，使之与晶体所需的电容值匹配，如果已知晶体的负载电容为CI，若Cl小于6pF，则可以增加一个并联电容CS以产生所需要的总负载电容Cl，即CI=6pF+CS；若CI大于6pF，则可以在晶体的一端增加一个串联电容CS，以产生所需要的负载电容Cl，即1/Cl=1/6pF+1/CS，通过计算即可得出应增加的辅助电容大小，辅助电容的接法如下图所示。
在使用前对晶体的负载电容并不知道的情况下通过测定晶体振荡频率的方法可以确定该晶体的负载电容。
对于晶体振荡器来说，其振荡频率与负载电容之间的关系是确定的，以本文讨论的DS1302使用的327681"1z晶振为例：当它工作于所要求的负载电容时，能较准确地产生32768Hz的频率，当它的负载电容小于6pF时，其振荡频率会正向偏移：当它的负载电容大于6pF时，其振荡频率会负向偏移。
因此，对于未知负载电容的晶体，应首先采用实验的方法。在其两端加入辅助电容使晶体起振，然后用频率计测出振荡频率。若测得频率大于32768Hz。说明负载电容偏小，若测的频率小于32768Hz说明负载电容偏大，对辅助电容逐步调整最终使振荡频率尽可能接近32768Hz，则此时晶体端所接负载电容的总和就是适合该晶体的负载电容。
以上方法经我们在实际工作中多次使用证明确实有效。它放宽了DSl302在使用中对晶振的条件要求。增强了DSl302在工作中的稳定性，对DSl302更之泛地应用具有积极意义。
