MC1496构成的乘法检波器

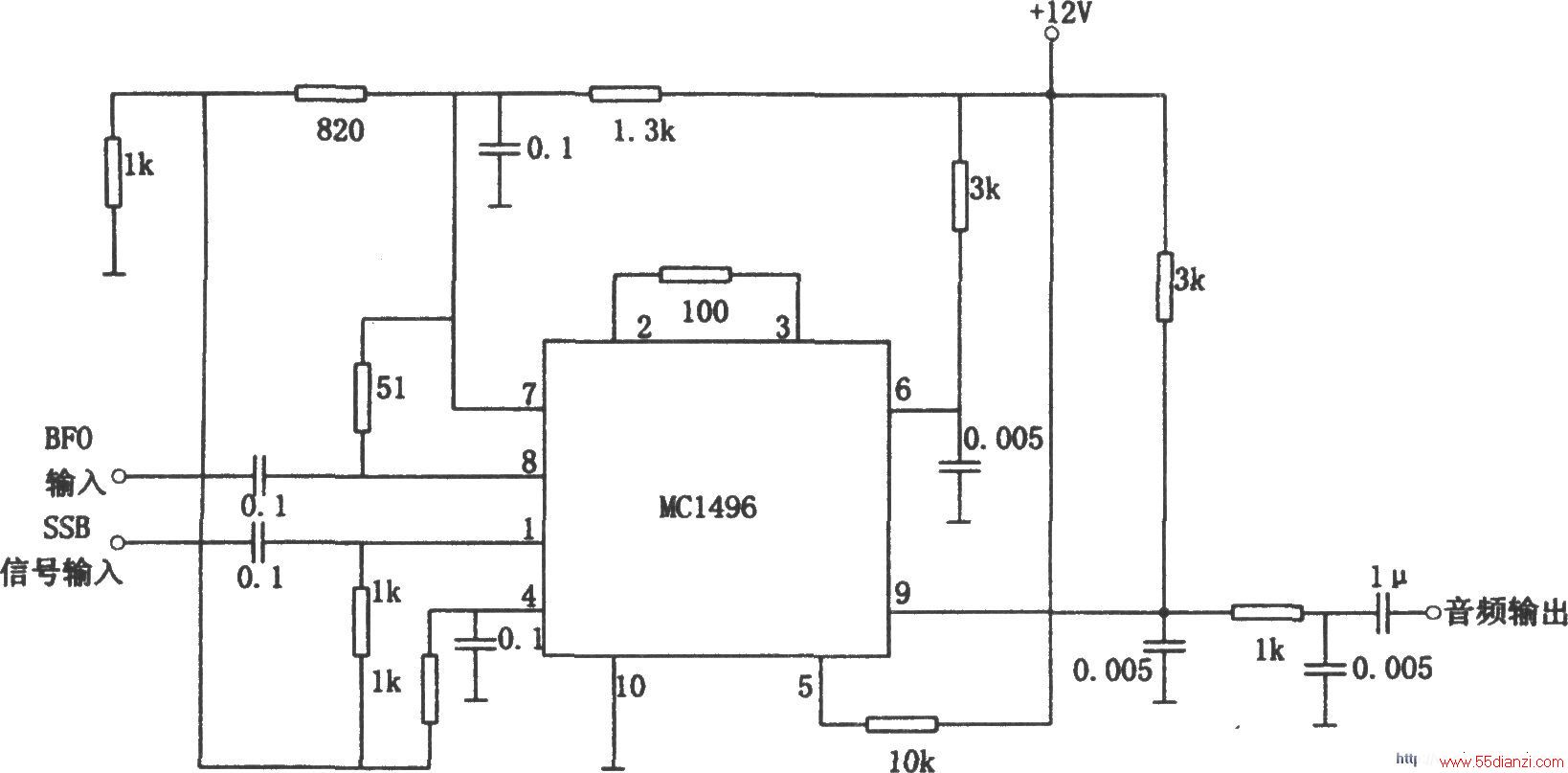

    如图所示为乘法检波电路。该电路为单边带调幅信号检波器，其解调原理是将所接收到的单边带(SSB)信号与接收端恢复的发送载波相乘，完成解调工作。图中集成块MC1496为平衡调制和解调器，电路的输出电压是输入电压信号和由载波提供的开关函数的乘积。该电路工作在9MHz中频频率时的灵敏度为3μV，动态范围为90dB。
