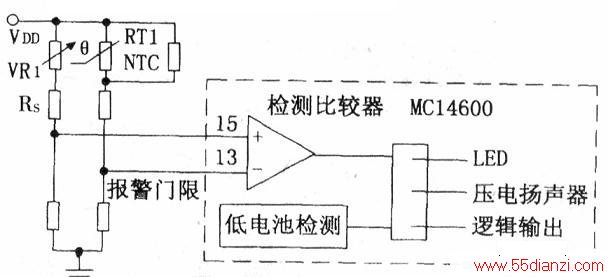

下图为易燃气体检测电路，Rs为感测元件。当泄露气体被感测时，随可燃气体浓度达到可燃（爆）限制的10%，传感电阻将减小到1/3或1/4。可调电阻VR1用作设定lC中检测比较器的触发电平。热敏电阻NTC用作温度补偿，以避免在室温升高时出现误报警。
