背景音乐（SCA）译码器电路

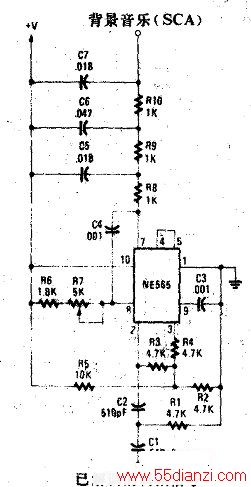

　　本电路使用SignetICs公司的NE565锁相环作为恢复SCA信号的检波器。SCA译码器的输入端连接到调频鉴频器和去加重滤波器网络之间某一部位的调频接收机上。5kQ的电位器R7将锁相环IC1调谐于67kHz。调谐不必很精确，因为这一电路能跟踪并锁定予副载波。来自调频接收机的已解调的信号，通过一个由两只510pF的电容器（C1和C2）和一只4.7KΩ电阻器(R1)组成的高通滤波器，馈送到565的输入端：该滤波器的用途是用作一个耦台网络并衰减主通道的某些漏失信号。弓l脚7的已解调SC信号通过如图所示的一个三级去加重网络。由此得到的信号为50MV左右，频率响应扩大到7kHz。
