ED5026/5027是CMOS型大规模数字编码/译码专用集成电路。其中ED5026为8位编码发射器（可扩展成12位），ED5027的12位信息接收地址。它们除了可构成红外遥控系统外，还可构成射频、超声波等遥控方式，应用雨具发广泛。同类型号还有：VK5026/5027，YYH26/YYH27/YHH28等。
ED5026外形引脚图
ED5027外形引脚图
下图中给出了分别由ED5026/5027构成的红外遥控发射/接收应用电路（遥控4种电器）：

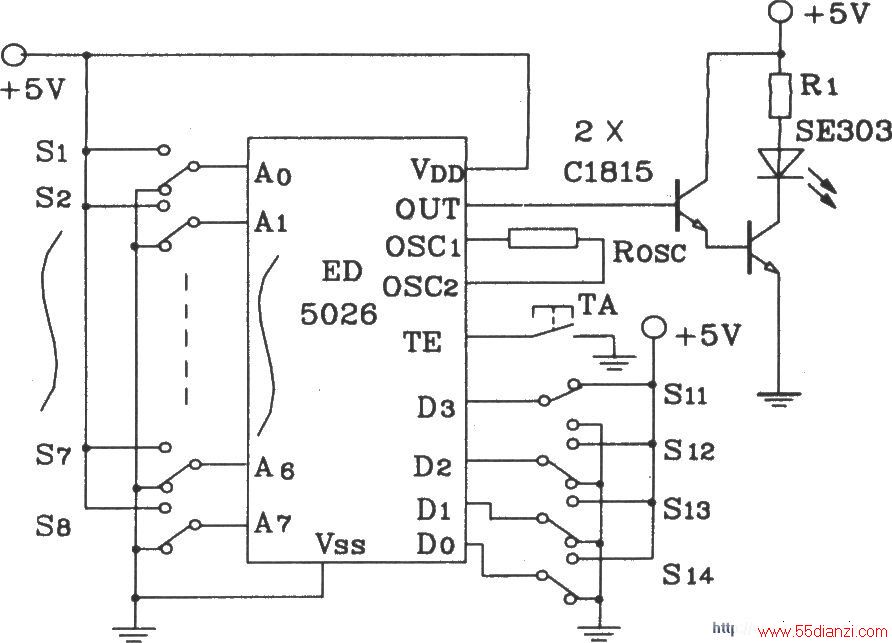

发射电路

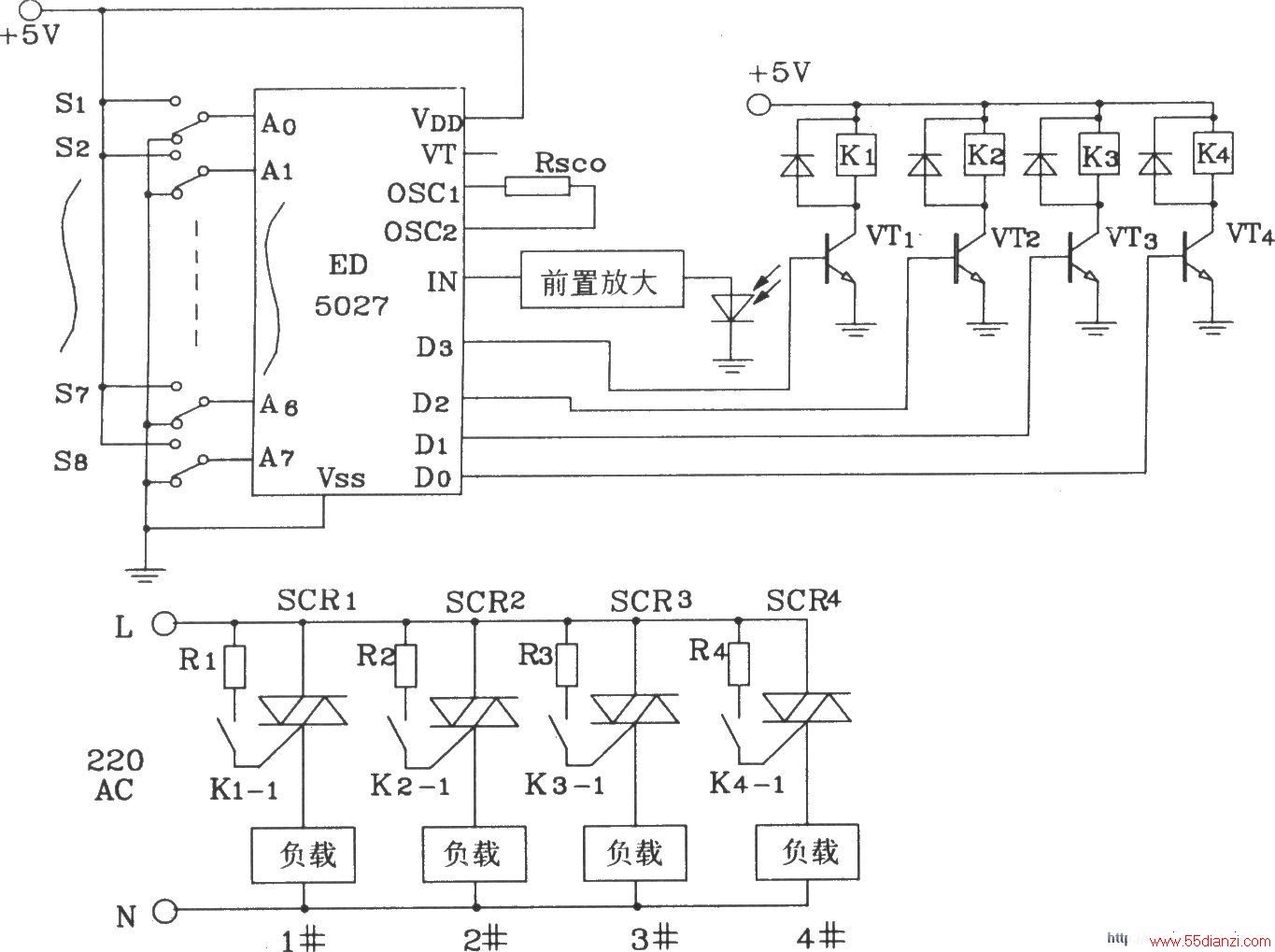

接收电路
