1、AML3250解码芯片简介
AML3250是美国AMLOG公司开发的新一代DVD播放机专用的单片式多功能解码芯片。内置有32位ARMTTDM1主CPU，可对外围设备进行系统控制，还内置有两块具有特殊指令而用于音频和视频数字型处理的RISC'CPU；可同时输出复合视频信号、S-Video、色差（Y、Cb、Cr）或SCARS（RGB）等6路视频信号；具有多种环绕声音频格式解码功能，不仅支持MPEGI和MPEG2、Dolby、DTS、MP3等音频编码格式的解码，还支持DVD-Audio格式解码。该芯片采用208脚PQFP封装形式，并采用+2.5V与+3.3V。两组电压供电方式。
2、AML3250解码芯片构成的解码系统电路分析

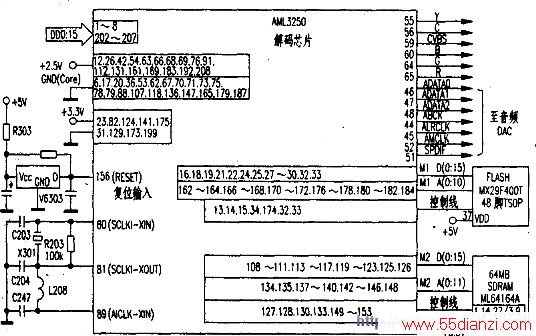

电路以AML3250解码芯片为核心，配置装有软件的HASH（MX29F400T）和64MBSDRAM（ML64164A）构成，其组成电路如附图所示。可将播放CD格式输入的位流（串行数据）与播放DVD格式输入的字节流（并行数据）按不同的解压算法进行MPEGl和MPEG2解码。
接通市电，DVD播放机开关电源便通过由片状电感、电容组成的抗扰滤波电路向构成解码系统的芯片AML3250、MX29F400T、ML64164A等各供电端提供稳定的+5V、+3.3V和+2.5V直流工作电压。其中+2.5V向AML3250的VDD供电端12、26、42、54、63、66、68、69、76、91、112、131、161、169、183、192、208脚供电；+3.3V向AML3250的VDD供电端23、82、124、141、175、31、129、173、199脚和ML64164A的VCC供电端①、③、⑨、14、27、43、49脚供电；+5V向MX29F400T的VDD供电端37脚供电，+5V还向复位芯片V6303的VCC端供电，数十毫秒钟后，便从该芯片的OUT端输出一个复位脉冲信号RESET，从156脚送入解码芯片AML3250内，主CPU首先被复位自身初始化，确认80、81、89脚时钟正常后，便通过16位数据线M2D（0；15）、11位地址线M2A（0：10）从MX29F400T中读取初始化程序，再通过数据通讯电路对各受控电路实施初始化操作，同时还将解码程序与控制程序下载存入ML64164A下载程序的缓冲区，作为执行程序。则该解码系统电路进入正常的工作状态。
嵌入在AML3250芯片内的AMD-RISCTMuP，在获得播放碟片类别信息之后，能依据其压缩格式，在解码过程中读取其视频和音频PES头缓冲器中的系统头数据进行缓冲读／写、片选／中断与存储区域分配等操作，控制音／视频解码器对播放的VCD碟片进行MPEG-1音／视频解压运算，而对播放DVD碟片进行MPEG-2音／视频解压运算。
在播放期间，AMI_3250对从①～⑧、202～207脚输入的码流进行处理，然后通过16位数据线和12位地址线存人ML64164A分配的缓冲区，以备解码用。
视频解码器自动读取PES缓冲区中的视频数据进行解码，然后将亮度数据与色度数据存入ML64164A数据缓冲区，由视频编码器分别处理成亮度数据Y和色度数据C、复合视频数据V及RGB数据，这些数据经6个10bit的DAC转换成模拟的视频信号，分别从AML3250的59脚输出模拟视频信号（CVBS）、55脚输出模拟亮度信号Y，56、60、64脚分别输出模拟色度信号C、B、G。
音频解码器自动从ML64164A读出缓冲区中的音频PES数据，并对播放VCD或DVD碟片的音频位流分别进行MPEG-1或MPEG-2解码音频帧，对播放具有AC-3、DTS、DVD-Audio方式编码的碟片，在专用指令程序控制下进行解码，分离出音频数据与环绕声数据。再由音频输出电路处理成立体声音频数据（ADATA0）及环绕声（5.1）音频数据（ADATA0～A-DATA2），分别从AML3250的46脚输出ADATA0串行数据、47脚输出ADATA1串行数据、48脚输出ADATA2串行数据。音频DAC变换缺一不可的ABCK、ALRCLK、AMCLK等时钟信号分别从AML3250的44、45、52脚输出，提供给音频DAC电路。其数字音频（SPDIF）信号从51脚输出。
