基于PT2262的无线编码模块

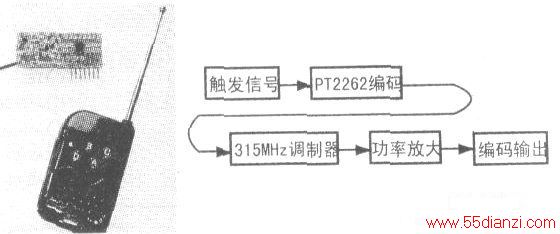

　　编码发射模块外形小巧、美观，与很多车辆防盗系统中的遥控器一样。根据功能的多少按键数也不一样，我们本章所用的发射模块为A、B、C、D四个按键。编码发射模块主要由PT262编码IG和高频调制、功率放大电路组成，常用的编码发射模块实物和内部框图如上图所示。
　　
　　遥控发射器工作电压为DC 12V（电池供电）；尺寸(mm):58×39×14;工作频率：315MHz;工作电流(mA)：13;编码类型：固定码（板上焊盘跳接设置）；应用说明：与各类型带解码功能的接收模块联合使用，解码输出后进行相应控制，如采用单片机进行读取接收并解码数据然后控制相应的灯或电源开关。
　　

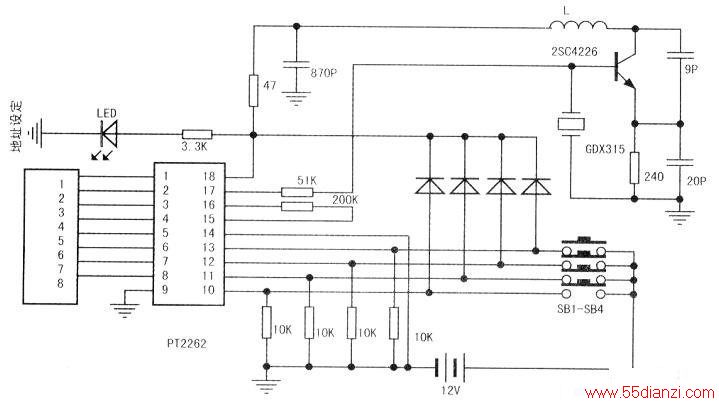

　　其中编码部分电路由PT2262编码IC来组成，具体电路见下图所示。
