可视激光数控调制驱动器

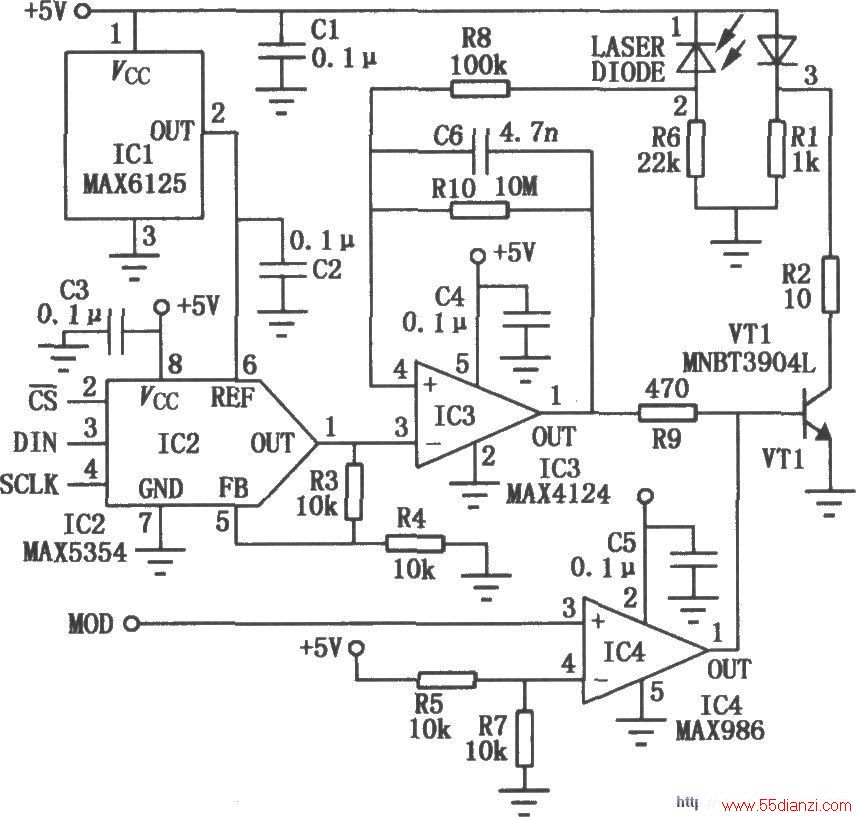

在激光管驱动电路中往往都会附带一个光电二极管，它可产生一个正比于激光束强度(光功率)的电流，但这类光电管的响应大多相对较慢，一般无法跟踪调制激光管的峰值光功率。因此，本驱动电路是通过监测平均光功率来控制激光发生器的。可视激光数控调制驱动器电路如图所示，它包括一个3线串行接口的10位数模转换器(DAC)，用于控制一个可见光激光管输出恒定的平均光功率；一条单独的数字输入线(MOD)，通过一个具有漏极开路输出的比较器(IC4)和VTl，向激光二极管VD1馈入脉冲，实现数字通信。
