脉宽调制(PWM)最初应用于无线通信的信号调制，是利用微处理器的数字输出对模拟电路进行控制的一种技术，随着电子技术的发展，在测试控制等领域出现了多种PWM控制技术，其中包括相电压控制PWM、脉宽PWM、随机PWM等，形成了许多独特的PWM控制技术，下面主要介绍用单片机实现脉宽调制PWM信号输出的方法。

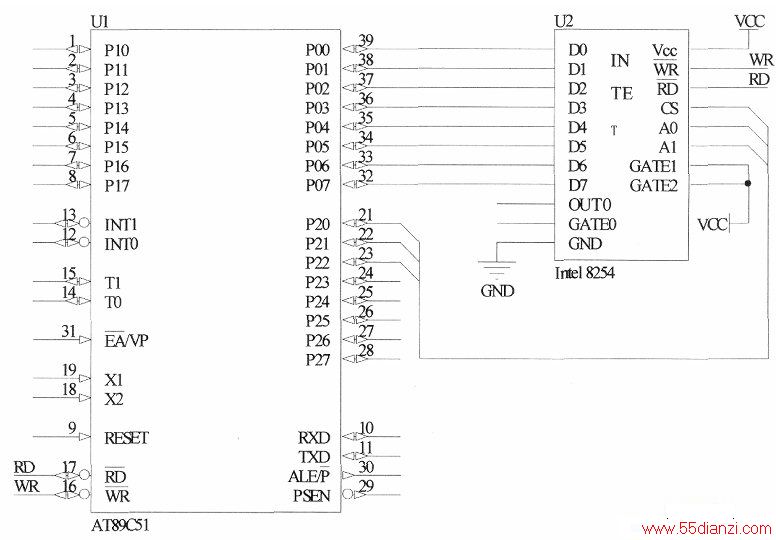

系统主要有两部分电路，分别是单片机及其外围电路和计数芯片电路图。单片机为AT89S52，工作时钟频率为11.0592MHz，其中P0口与8254的数据口D0～D7相连，P2.0提供片选功能，P2.1～P2.2与计数芯片的A0、Al连线，提供地址信号。P3.7、P3.6分别与8254的读写引脚相连。
在实际运用中，PWM控制技术是通过改变信号的脉冲宽度来实现的，即改变其信号的占空比。本节应用单片机及其外围电路来实现脉冲计数法，以改变信号占空比。
本例采用脉冲计数法，实现周期为20ms，脉宽各不相同的三路PWM信号的输出。由单片机和专用的可编程计数芯片组成硬件电路，计数芯片输出占空比符合要求的PWM信号，三路信号脉宽分别为1ms、2ms、3ms，电路简单，编程方便。

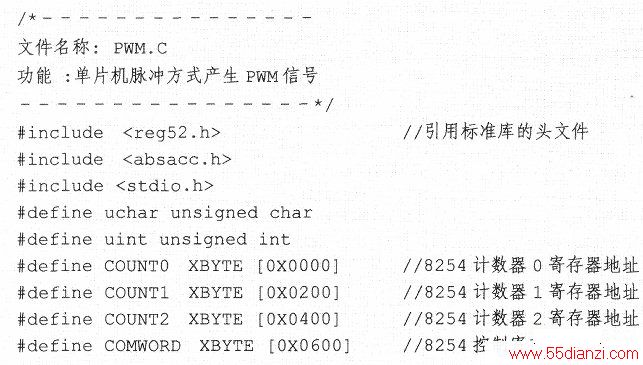

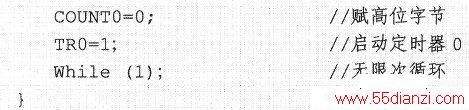

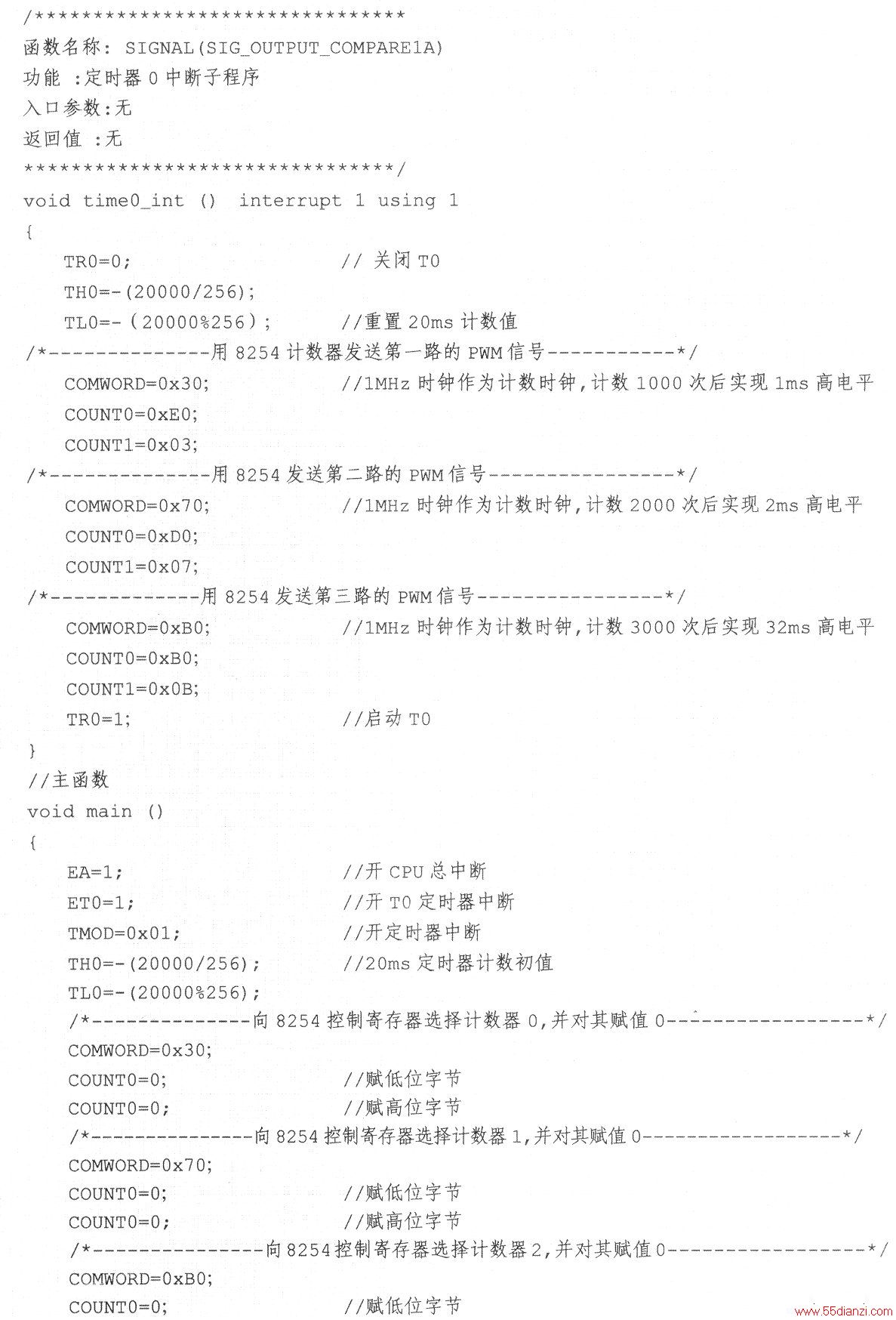

单片机计数器工作模式设置为模式0，在此模式下在写完控制字寄存器后为低，并且一直保持在计数器计数到0时变高，然后一直保持高，直到新的计数开始，或者对控制寄存器重置模式0。本例中计数器均为16位计数器，详细程序如下。
本例主要介绍了PWM算法原理及利用单片机产生PWM的方法，利用单片机控制外部芯片产生PWM波形并且将其应用在测试控制等领域的例子越来越多，比如艺术彩灯的设计、电机的控制等，这种方法不需要外部信号的输入，电路简单，通过软件的处理可以灵活地改变PWM脉宽。
