三相步进电机的高速性能好(特性较硬),要比两相步进电机的步距角小,精度更好。
由于扭力随速度升高下降得较慢,所以通常用于精度要求高的场合。
三相步进电机驱动器3HB2208说明书:
请详细阅读本说明书后,再进行安装连接!
!!!安全事项
★
严禁带电对驱动器进行任何拔码设置或进行测量!
★
必须在断电三分钟后,接线,安装和拔码设置!
★
二次开关机之间须有三分钟间隔,以免发生故障报警!
★
驱动器的输入电压需满足技术要求!
★
通电前,确定电源电缆,电机动力电缆,信号电缆连接正确,且连接紧固!
★
通电前,电缆连接完毕后,用万用表电阻档测量驱动器A、B、C端子与接地端子之间的电阻应为无穷大。用万用表最小电阻档测量驱动器A、B、C端子每两相电阻值应相等,避免电机相间短路,或电机缺相引起驱动器损坏。
3HB2208是基于DsP控制的三相步进电机驱动器。它是将先进的DsP控制芯片和三相逆变驱动模块结合一起所构成的新一代数字步进电机驱动器。驱动电压为Acll0V一220V,适电流在7.0A以下、外径57—1 30mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路,此电路可以使电机运行平稳,几乎没有震动和噪音,电机在高速时,力矩大大高于二相和五相混合式步进电机。定位精度最高可达60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设各上。
特点
·高性能、低价格
·设有16档等角度恒力矩细分,最高分辨率60000步/转
·最高反应频率可达200KDps
·步进脉冲停止超过1.5s时,线圈电流自动减到设定电流的一半

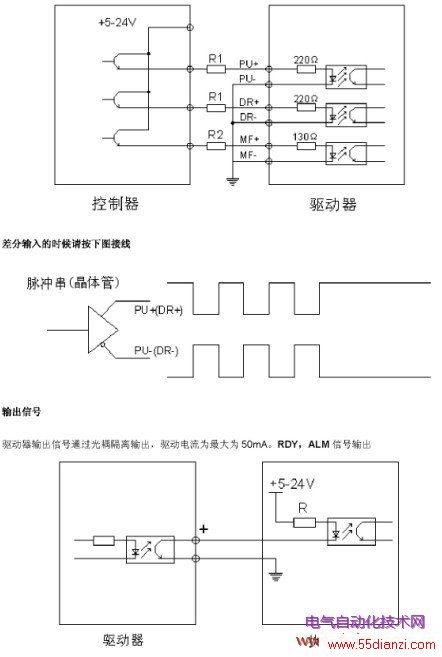

·光电隔离信号输入,输出
·驱动电流1.2A/相到7 0A/相分16档可调
·单电源输入,电压范围:ACll0V-220V
·相位记忆功能(注:输入停止超过3秒后,驱动器自动记忆当时电机相位,重新上电或MF信号由低电
平变为高电平时,驱动器自动恢复电机相位)。

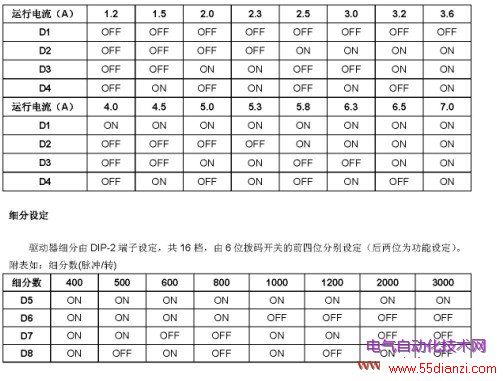

电流设定
驱动器工作电流由DlP一1端子设定,运行电流为正常工作输出电流设置开关(详见下表)
