这个小印制电路板(大约14mmx35mm)以恒流模式驱动激光二极管可达800mA。而没有使用散热器，采用散热器电流可达120mA（这里不包括）。它适于驱动不要求光反馈的激，瞄极管（例如DPSS光泵二极管，输出功率o.5w左右）38可从RoithnerLasertechrHk公司购货，从BWTek公司购货的。因此，它也可能由其他人生产。说明和指标可在Roithner的激光二极管激励器主页上找到。

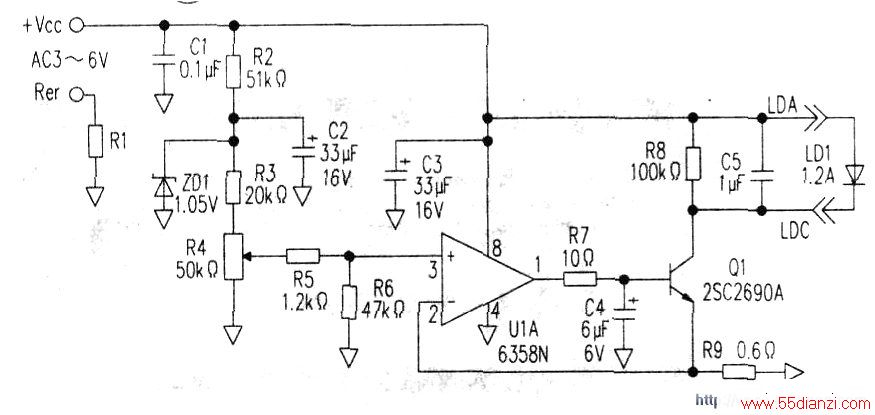

EU38恒定电流激光二极管驱动器的电路图如下图所示。
电路由一单个运算放大器驱动-NPN功率管组成。反馈取自一个被串连的0.6Ω的电流传感电阻器。有一个问题是，参考电源是一齐纳二极管（类型未辨认出），或许没有足够的电流经过它，相对于激光二极管特性来说，参考电压随输入电压变化较少。使得反馈电路有足够增益，电流调节也十分好。因此，建议可从一稳压电源供电而不是从一个便宜的墙接适配器或者电池供电。
电路图并非全部元件都被贴标签，因此十分可能出现错误。齐纳管的电压取决测定值，输入电压对印版阀的测量值大约为4VDC，关于电流调节电位计(R4)的阻值猜测，它应超过20kΩ，少于lOOkΩ，因此50kΩ是好的标准中间值。偏置电流或者偏移电压等，用这个平庸的运算放大器（可用LM358）．可有约0.05A作为输出电流。
仔细观察该电路图的两个误差：
(1)R6的阻值表示为4.7kn而不是47kΩ，(2)测量跨在齐纳管(ZDI)的电压，它是1.05V而不是1.5V。虽然相当怀疑那1.05V．但是类似的电压已被其他人确认了。
EU38产品在Roithner公司的说明书里说，它带一个散热器可驱动电流达1.2A。而根据电路图，最大电流刚好约1A，因此电路图可能有错。
如果电位计的阻值较高，最大量电流可以几乎达到1.2A。
印刷电路板上的6个通孔，可能是为此目的预留的，但是有4个是连接于地的，有一个连接到电源，还有一个是未连结的。

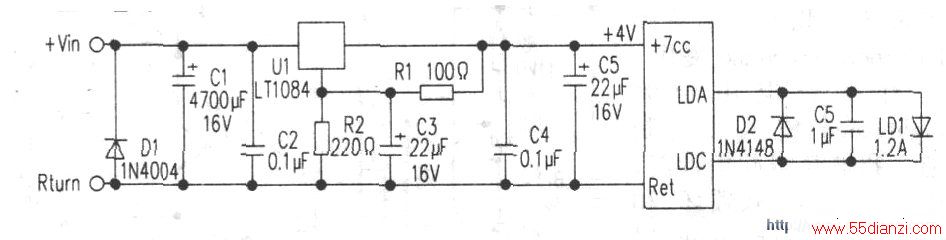

已经使用EU38为绿色激光管提供电源做了示范。完整的电源图如下图所示。有关对EU38的抱怨是，必须用一把螺丝刀来调整电流，槽缝在电位计的金属刷里，因此它可能感拾60(或者50)Hz噪音。在调制二极管电流时，如果这个螺丝刀手柄不绝缘，就可能接触它！
