TEC的激光二极管驱动电路

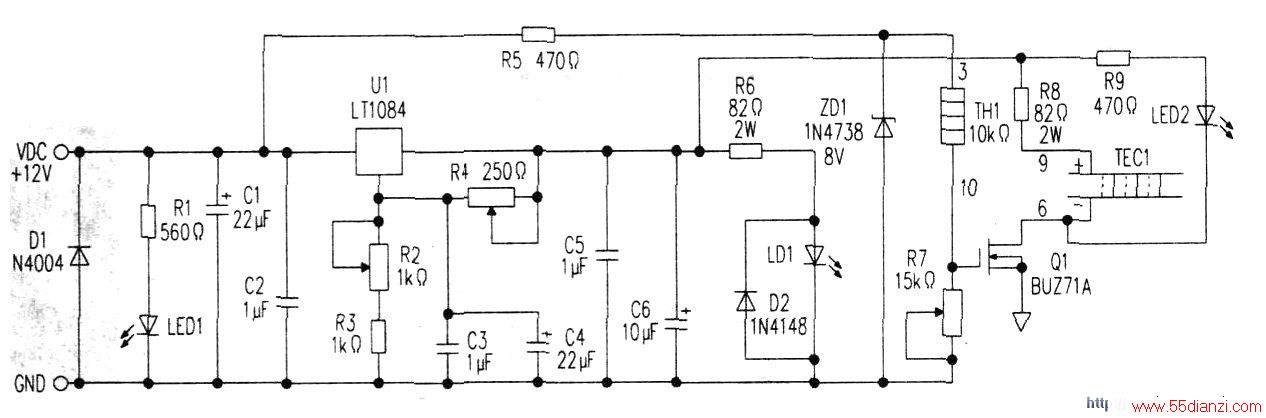

　　超简单的激光二极管和TEC驱动器见下图所示。它使用一手携式收音机壳子提供可变电流给低功率激光二极管，激光管用TEC(热能转换器，ThennalEnergyConverter)冷却即OK。
　　
　　此激光二极管激励器是用一限流电阻的电流可调稳压器。附加滤波和反极性保护可保证，当电源接通时没有涌流或者瞬态。仅用TEC冷却的驱动器驱动MOSFET是由一台电位计设置工作点的。由于只有一个MOSFET作为有源器件，不可能作为精密温度调控，但是足够保持二极管不热。利用它为晶体激光器(Crstallaser)提供电源驱动35毫瓦红色激光二极管。LD1、TH1和TEC1使用10引线带的电缆连接器和激光头相连。LED2提供跨在TEC上电压的粗略指示，因为电流要通过它。
　　
　　注意，TEC的电压与基于LD功率和所需TEC功率之间相互关系的激光二极管电压相同。它也是来自固定的12VDC输入的。
　　
　　关于低功率晶体激光器．TEC几乎是多余的，因为激光二极管的最大电流少于lOOmA。
　　
　　实际上，令人可接受的冷却效果即使没有使用任何有源器件，仅简单地把激光二极管同TEC串联即可。如果使用MOSFET，就更好一些。
　　
　　推荐使用稳压的12VDC电源。如使用7812提供15V～20VDC电源，将是理想的。
　　
　　任何普通种类可调稳压器都可以使用。用LT1084lC最简单不过了，但用LM317也好。同用MOSFET一样，强烈推荐使用BU271A管。
　　
　　小心：这是一个或多或少没有光反馈的恒流驱动。因此，若激光二极管的工作电流范围小的话，都不适合采用此电路。
