射极跟随器的功率MOSFET的驱动电路

    功率MOSFET的驱动当然色可使明射极跟随器。最近，制作了很多使用功率MOSFET的高速开关电源。观察开关电源用控制IC的数据表，就会发现作为功率MOS的常见驱动的设备。

    代表性的开关电源用控制IC TL494等，如图1所示，驱动输出发射极接地，无论射极跟随器的哪种形式均可使用，将输出晶体管的集电极、发射极独立，管脚被分配排列。虽然一般情况下射极跟随器的使用较多，但以高速驱动为目的还需仔细考虑。

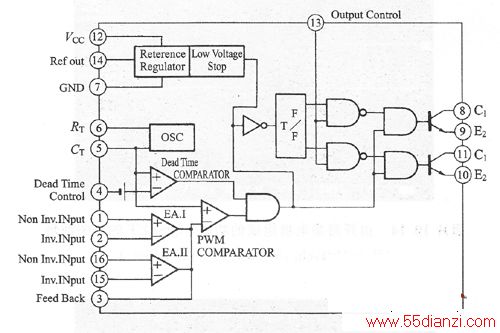

    图1开关电源用PWM控制器一例

    图2是用晶体管射极跟随器，驱动功率MOSFET门极的例子.从电路的动作上，门极闭合很快，但门极打开时由于发射极电阻RE的放电，而变成了低速的动作。

    图3是FE=1kΩ时的开关波肜.由于关闭延迟很大(时间轴变更为10μs/div达到30μs，所以不能使用。

    因此，尝试变更为RE=100Ω，此时如图4所示，只能缩短到约3μs还不能说Ok。导通很快，但关闭需要时间.

    图2 由射极跟随器组成的功率MOSFET驱动

    图3 由射极跟随器驱动组成的功率MOSFET的开关波形

    图4 由射极跟随器组成的功率MOSFET的开关波形
