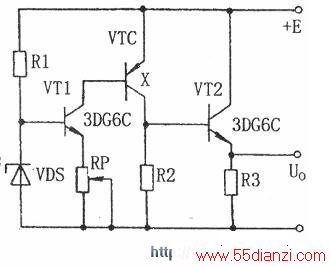

磁敏晶体管射极跟随电路，如图所示。
射极跟随器的一个重要特征是输入阻抗高、输出阻抗低，因而有利于下一级电路的阻抗匹配。VT2与R3即为射极跟随器。
VT1与稳压二极管VDS构成恒流源，流入磁敏晶体管VTC基极的电流是恒定的，因而减弱了电源电压的波动以及温度变化对VTC静态工作点的影响。调节电位器RP，可改变VTC的基极电流，同时也就改变了其集电极电流。适当地调节RP，可使磁敏晶体管工作在线性区域。
