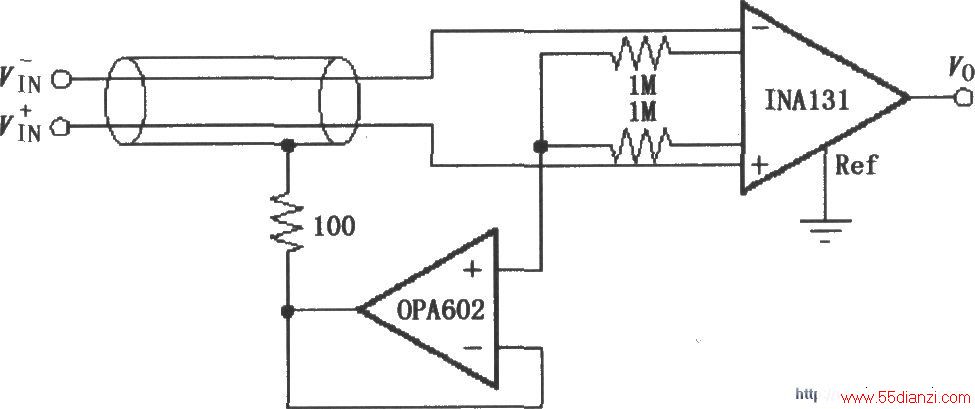

如图所示为由INA131构成的屏蔽驱动电路。由抗干扰理论与实践证明，在传输弱信号的电缆线的屏蔽层加上一定电位时，将大大减小由屏蔽层与芯线之间分布电容耦合引入的干扰。该电路便是基于这种考虑，用OPA602构成电压跟随器作为屏蔽层驱动产生器，输入信号来自于仪表放大器内部运放，OPA602输出加到屏蔽层，即屏蔽层电位被抬高到仪表放大器内部运放输出的电位，从而使电缆线上的干扰大大减小。存在共模电压时屏蔽线被驱动，共模电阻对增益的影响约为0．1％。
