由INA118构成的差动电压-电流变换器

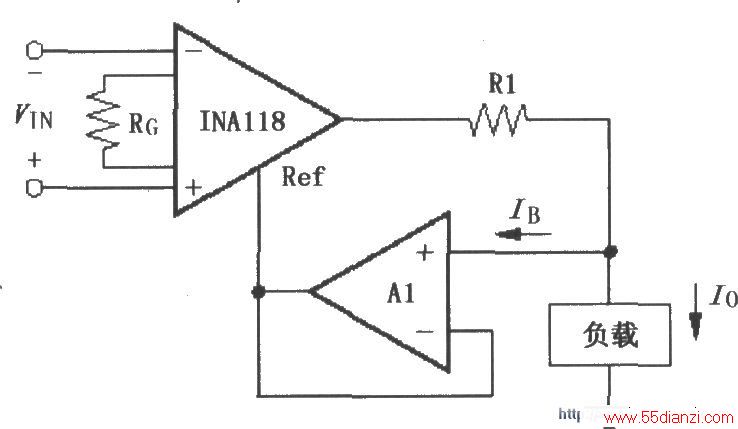

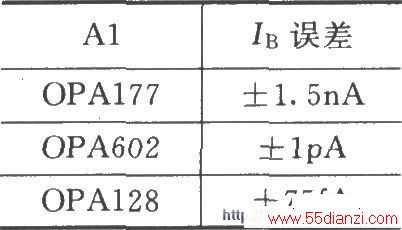

如图所示为由INA118构成的差动电压-电流变换器。INA118的输出经由R1及A1构成电流源，因运算放大器输入阻抗极高、偏流极小，与输出至负载的电流相比可忽略不计，因此输出电流Io可以看作是恒定的，只与输入电压和R1有关，即Io=(VIN／R1)×G。A1选型及IB误差见下表。电流源输出电流Io在一定范围内与负载无关，只取决于输入电压和电阻R1，当R1固定时，输出电流只与输入电压VIN有关，即可完成差分电压-电流变换。
