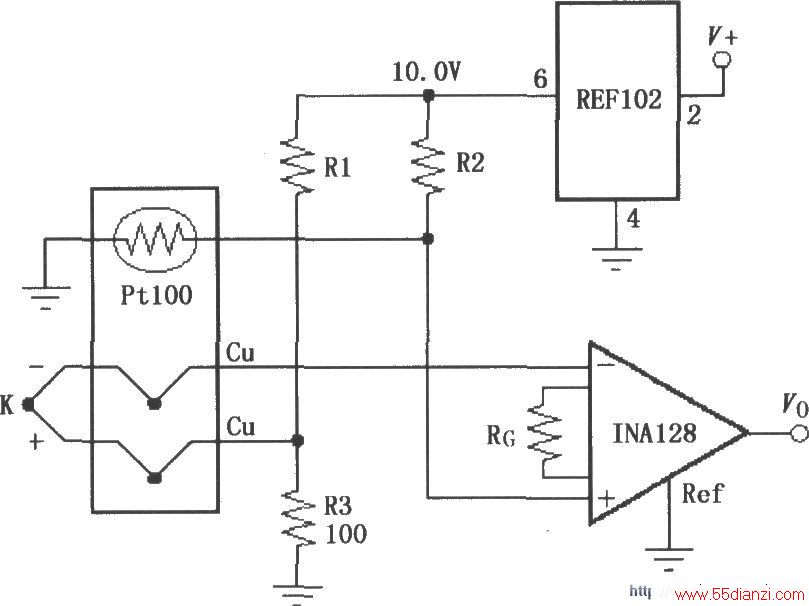

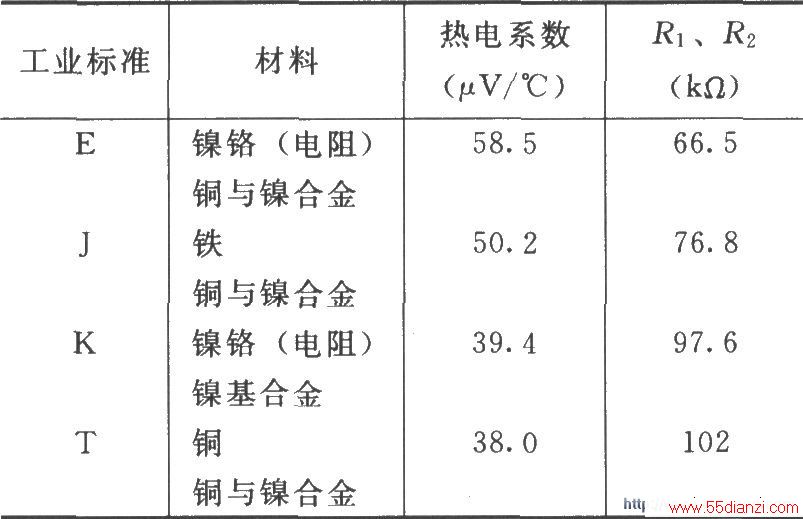

如图所示为由INA128构成的有冷端补偿的热电偶放大器。采用REF102精密基准电压源(10.0V)对热电偶供电。热电偶选型与电阻R1、R2的匹配如表所示。
本文关键字：放大器 热电偶 传感-检测-采集电路，单元电路 - 传感-检测-采集电路
上一篇：由TDA6103Q组成的具有反馈因数1/150的测试电路
如图所示为由INA128构成的有冷端补偿的热电偶放大器。采用REF102精密基准电压源(10.0V)对热电偶供电。热电偶选型与电阻R1、R2的匹配如表所示。
