常用的控制基极的晶体管电子继电器电路

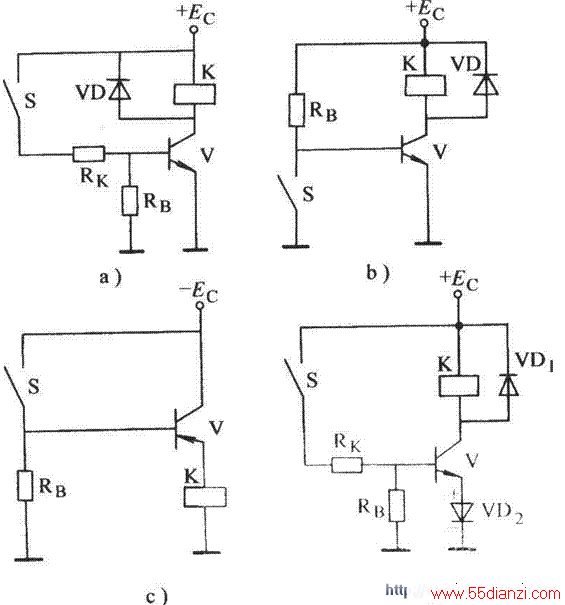

图a为NPN型晶体管利用+Ec电源控制的电子继电器。
图b为NPN型晶体管接地控制电路。
图c为PNP型晶体管利用-Ec控制的电子继电器。
图d是有自生偏压的电子继电器。
