一种带有自锁功能的走廊自控灯电路

一种带有自锁功能的走廊自控灯电路

点击数:7339 次   录入时间:03-04 12:01:16   整理:http://www.55dianzi.com   驱动电路及控制电路

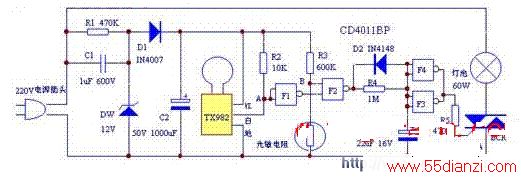

   该电路的工作原理:电源部分由c1、c2、r1、dw、d组成典型得 电容降压电路, 提供 稳定得 +11v直流电压!tx982市微波感应控制模块, 它利用微波多普勒技术, 在一定得 空间内建立微电场 , 当有人或活动物体进入电场时会反射回 波, 经电子线路混频后检测出极微弱得 移频信号, 此信号经智能处理后, 可输出控制信号!由于采用了 微波检测专用微处理器, 所以能够对输入信号进行脉 频和脉宽处理, 因而对小体积动物、远距离得 树木、高频通讯信号、远距离得 闪电和电器开关时得 干扰予以排除, 市以往红外线、超声波、热释电元件组成得 检测电路和常规得 微波电路所无法比拟得 , 在实际使用中误报率极低!当微波电路检测到有人在监控范围内活动时, 微波感应控制模块得 输出端输出下拉电平, 使t1管截止, a点从低电平变成高电平, 由555电路组成得 光控电路开始工作!当环境光很弱时, 光敏电 阻与r4得 分压点低于1/3vCC, 555电路得 第3脚输出高电平, 可控硅bcr导通, 灯 泡发光, 同时第3脚得 高电平使t2管导通, b点被强制拉至低电平, 只有在监控范 围内得 人离开后, 微波感应控制模块得 输出端内部得 三极管截止, t1管经r2偏置处于导通状 态, a点电位处于低电平, 555电路被复位, 第3脚变成低电平, 灯光熄灭, t2管截止, 电路退出自锁状态, 准备进入下一个工作循环!

    由于改进后得 电路具有优越得 抗干扰性能, 所以控制可以安装在常见得 吸顶式 走廊灯灯罩内, 外部不留一丝痕迹, 具有防破坏功能!
