电流放大器的保护电路

　　在使用运算放大器的电流一电压变换电路中，由于与运算放大器串联的是输入阻抗很高的传感器，所以为了不损害运算放大器，必须有保护电路。
　　

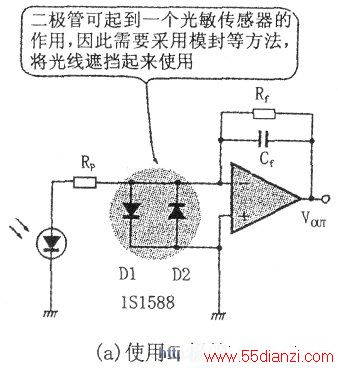

　　当信号强的时候，可以像下图(a)那样，使用二极管构成的保护电路。有时候还接入一个保护电阻RP。
　　
　　该方法简单可行；但是，由于二极管的内阻非常小，几乎近似为OΩ，因此偏移电压也一起被放大了。

　　
　　下图是关于通用型二极管1S1588的内阻在偏置电压的影响下如何变化的实验结果。在1V以上的偏置电压时大小为1GΩ的内阻，在Ov附近就变成了仅有40MΩ。这时，假设反馈电阻RrlGQ，那么电压的放大倍数就是1GΩ／40MΩ=250倍。这就是说，运算放大器的偏移电压也被放大了250倍，并出现在输出信号中。

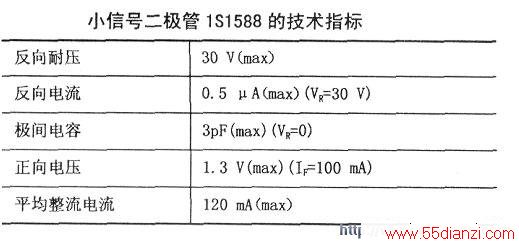

　　1S1588的技术指标见下表所示。因为30V时的最大漏电流为0.5uA，这时的内阻仅为30V/O.5uA=60MΩ，所以这时候可以使用电阻值比较低的反馈电阻器，如选用10～100MΩ以下的反馈电阻器。

　　另外，由于普通二极管也对光线敏感，因此在某些场合下需要能够将光线遮挡住。
　　

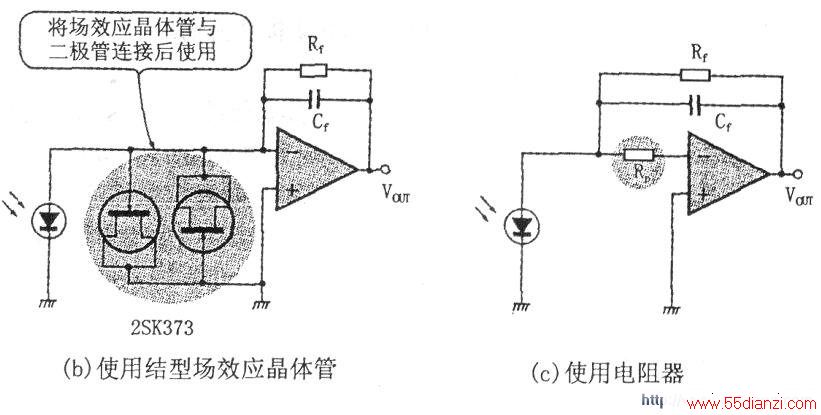

　　在信号比较小的情况下，可以像前图(b)那样，将结型场效应晶体管与二极管连接起来使用（两个结型场效应晶体管的源与漏极相互连接起来）。
　　

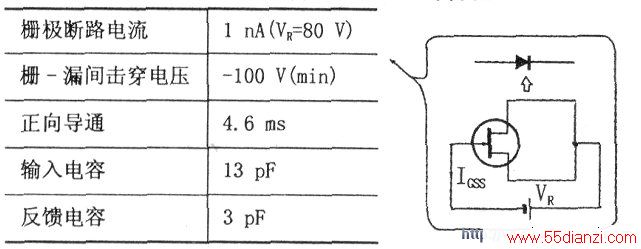

　　下表是结型场效应晶体管2SK373GR的特性数据。当外加电压为80V的时候，漏电流最大值有1nA，所以，这时候的内阻为80V/lnA=80GΩ。
　　
　　这个数值为1S1588的1000倍以上。
　　
　　而且由于处于塑模之中，因此与普通二极管相比，对光的反应相当迟钝。

　　不过，它并非对光照毫无感应，所以在某些使用场合下仍然需要遮挡住光线。
　　

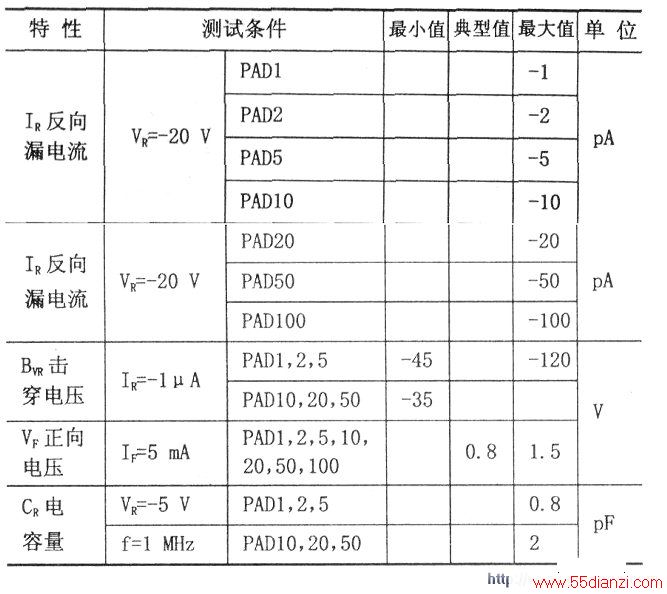

　　如果信号进一步减小，对于针对漏电流分选的场效应晶体管，可以使用下表所示的微微安培二极管。
　　
　　当频带的带域比较低或者信号电平比较大的时候，可以像前图(c)那样，在对电流一电压变换电路进行保护时，只要接上一个电阻器RP就行了，成本最低。
　　
　　RP的电阻值如果选为100kΩ，那么就几乎在任何场合下都可以满足要求。
