输入单极信号的模拟“或”电路介绍

      电路的功能

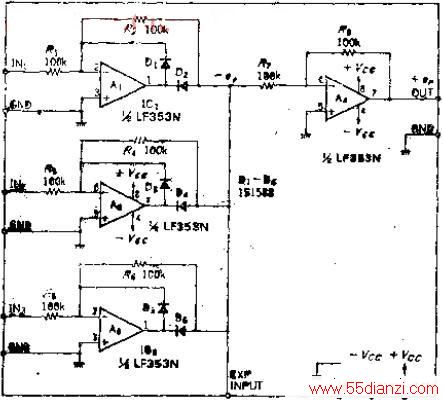

      本电路是一种输入单极信号的模拟“或”电路，它可以从多路输入中取出最大电压进行输出。虽然本电路由3路输入构成，但在输入扩展端扩展多个输入电路，应用广泛。

      电路工作原理

      OP放大器A1~A3相当于理想的反相二极管，经的作用可与普通二极管“或”门电路等效，所以OP放大器输出不能短路。本电路除输入为最大的那一路，其最大值获得输出外，其余各路的OP放大器均被二极管断开。为了使OP放大器能够断开，开了二极管D1、D3、D3进行箝位，A4起到倒相器的作用，使输出、输入的极性保持一致。
