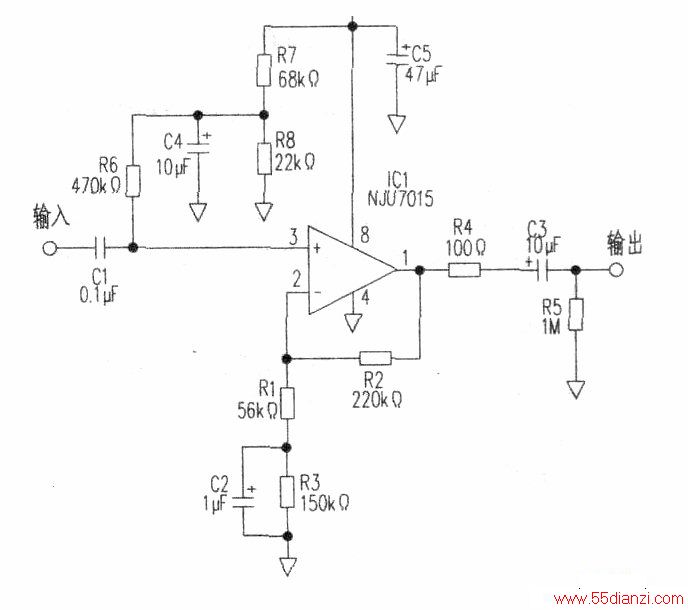

附图是电源电压仅为1V,增益为5倍的小信号交流放大器的电路图。NIV7015是新日本无线公司生产的CMOS运算放大器,在单电源供电的工作条件下电源电压可以低至1V。
该运放是满摆幅的运放,在数据手册中虽然没有找到电源电压为IV时的相关参数,但在使用时可以参考同相输入电压VICM=0V~0.5V,最大输出电压幅度VOM1=VDD-0.lV、VOM2=Vss+0.lV的数值来设计电路。
对于一般的满摆幅输出运放,都把偏置电压设置为VCC/2或者VDD/2。但是在此电路中,如果把VDD/2,时输出信号正负半周的动态范围会严重不对称,正半周很早就会出现限幅。
为此必须对输入端的直流偏压进行调整。
在本电路中用电阻R2和R8分压将输入的直流偏置电压设定为电源电压VDD的四分之一,直流偏压经R6后送入同相放大电路同相输入端。运放的直流放大倍数以地为基准设定为两倍,所以输出端的直流输出电压为电源电压VDD的二分之一。但是如果将电路的交流放大倍数也设定为两倍的话,其交流增益将太小。于是在电路中将设定放大器增益的电阻分成Rl和R3两部分,在电阻R3的两端并联一个lμF的交流旁路电解电容器,将放大器的直流增益和交流增益设定为不同的值。
图示电路的交流增益为5倍。输入阻抗为470kΩ,输出电压约为lVpp。电源电压为1V,消耗电流为l0mA。
