一款线性功率放大电路

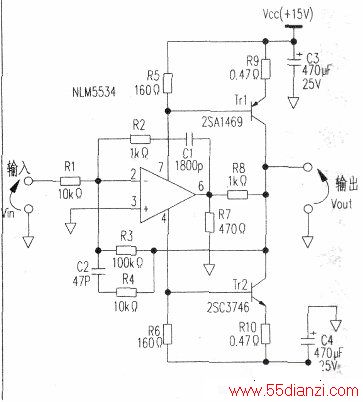

　　附图是一个线性功率放大电路，电压增益为10倍，输出信号振幅的最大值可以达到电源电压，即可以得到满摆幅的输出信号。在电源电压为±15V、负载为20Ω时，可以在负载上得到峰值为土14V的输出电压。

　　该电路与一般电路不同之处在于运放IC1的输出端通过电阻R7(470Ω)接地。此时可以认为IC1的负载是恒定的470Ω电阻，于是，在流过IC1的电源电流中串接电阻R5、R6，用R5和R6检测IC1电源电流的大小。电阻R5和R6上的电压降分别是晶体三极管Trl和Tr2的基极电压。电路的功率放大是依靠晶体三极管Tr2来完成的，在输入电压VIN=0时，让电阻R5和R6的电压降相等，运放IC1的输出电压也为0V。Trl和Tr2的空载电流是由运放的消耗电流决定的，所以如果改用其他型号的运放的话，必须根据所选用的运放，适当变更电路的元件参数。

　　电路的频率特性随负载电阻的不同而不同，增益衰减3dB的点的频率在不接负载时为31.6kHz，在33kΩ负载时为3.5kHz。

　　该电路的电源电压为±15V，消耗电流不超过2A。电路的增益为-10倍，最大输出电压约为30Vp-p（RL=20Ω时）。负载电阻不得小于20Ω。
