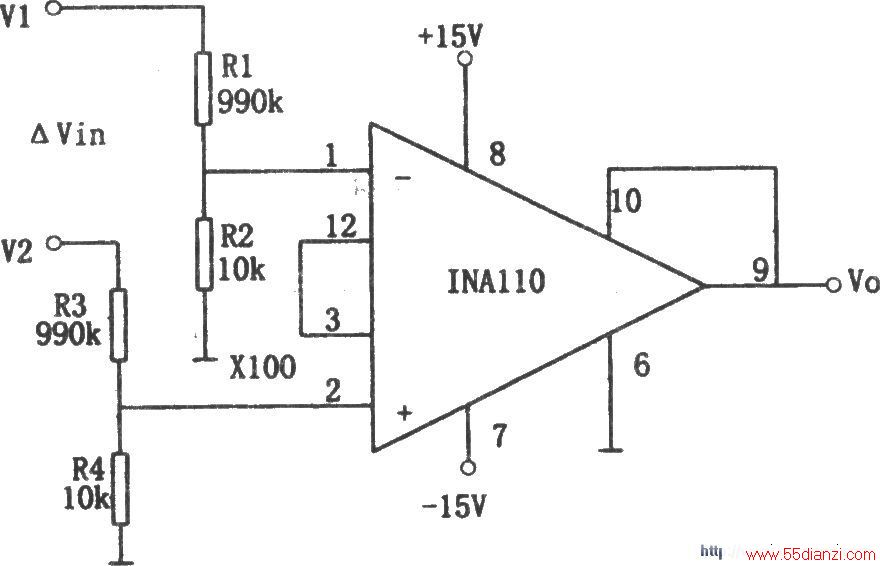

如图所示为共模输入电压可达±1000V的差动放大电路。该电路采用了场效应管(FET)输入型仪用放大器INA110和输入端电阻分压器。反相输入端和同相输入端的分压器分别由R1、R2和R3、R4构成。由于R1=R3,R2=R4,所以分压器的分压比为:
K=R2/(R1 R2)=10/(10 990)=1/100
