由INA155/INA156构成用于检测负载电流大小的单电源高端电流监视器

由INA155/INA156构成用于检测负载电流大小的单电源高端电流监视器

点击数:7460 次   录入时间:03-04 11:42:34   整理:http://www.55dianzi.com   音频功率放大-放大器

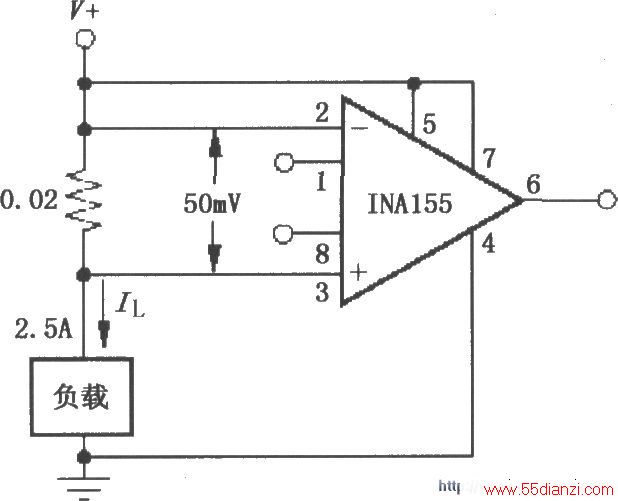

如图所示为由INA155/INA156构成用于检测负载电流大小的单电源高端电流监视器。在电源与负载之间串联一个取样电阻(0.02Ω),负载电流流过取样电阻时产生电压降,电压降反映了负载电流的变化情况,将此取样电压输入INA155/156放大后输出。该电路增益为10,1、8脚之间不连接。

由INA155/156构成用于检测负载电流大小的单电源高端电流监视器
