这款听力敏锐的侦测电路，可以将人的听力提高一大截。这种重量极轻的小电器可以对内置高灵敏电容式话筒拾取的声音提供足够的增益，而且增益可调。
因此可用它来听取一般容易忽略的声音。它只用4节1.5V电池就能取得很好的效果。

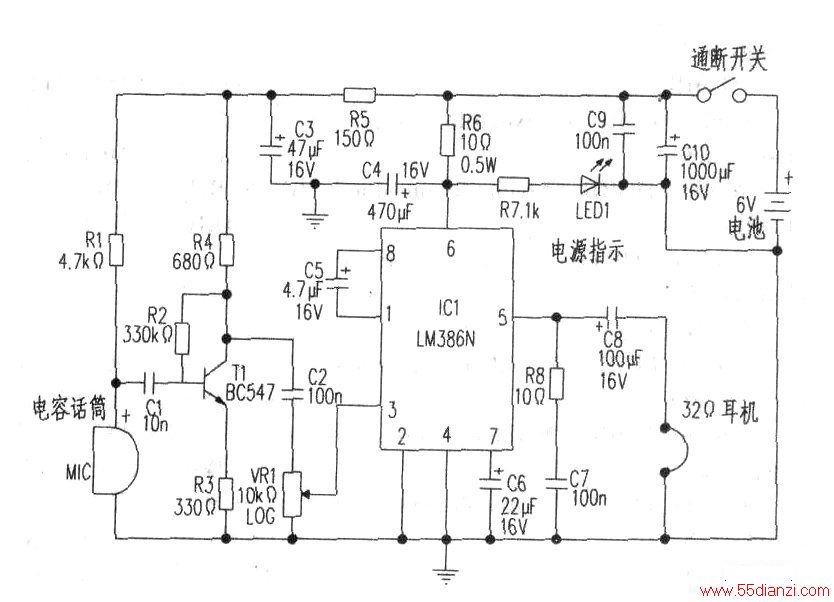

如图所示，晶体管BC547(Tl)为小信号放大器，用来放大从电容式话筒MIC拾取到的声音信号，放大后的信号经C2和对数式音量控制电位器VR1送至芯片LM386N(ICl)的③脚。
由电阻R5和电容C3构成的退耦网络可以为放大器提供非常清洁的电源。
音频放大器芯片IC1可以安全地驱动标准32Ω的单声道耳机或耳塞。
