某种直接变频式收音机要用一只五极真空管获得450倍的音频增益。五极真空管是高跨导的，跨导是指阳极电流的变化与控制栅极电压的变化之比值。但是，要获得高增益，就需要有高负载阻抗。采用五极真空管的RF应用通常会用一个LC调谐电路作为其阳极负载，即谐振时的阻抗，因此有高的增益。采用非调谐电路时，一般不可能得到高的负载阻抗，因为真空管有dc要求。

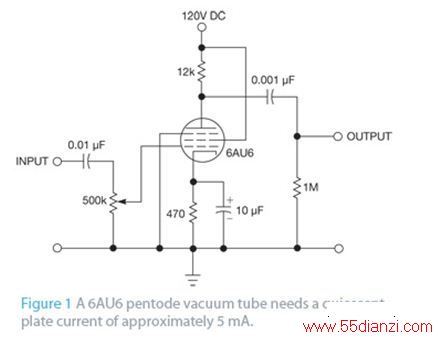

图1 一只6AU6五极真空管需要一个约5 mA的静态阳极电流。
例如，一只6AU6五极真空管需要一个约5 mA的静态阳极电流（图1）。如果阳极的静态dc电压为60V，则负载阻抗不得超过12 kΩ。真空管的0.5-MΩ阳极电阻与1-MΩ的下级负载相对于12-kΩ负载可以忽略不计。在3900微西门子的跨导下，这些需求要有45的音频增益。 用一只三极管就可以轻易地获得这一增益。
晶体管用作电子管的电流源。" SRC=http://www.55dianzi.com/app/analog/201209/"http://files.chinaaet.com/images/2012/07/26/80e9ca9e-1d22-4207-b53d-eea7723f231d.jpg" />
图2 为了用非可调阳极电路获得高的负载阻抗，可以将一个晶体管用作电子管的电流源。
为了用非可调阳极电路获得高的负载阻抗，可以将一个晶体管用作电子管的电流源。（图2）。晶体管没有增益，其功能是作为电子管的有源负载，提供5 mA的阳极电流。调节500Ω电位计，获得60V dc的阳极电压。电路的增益大约为450。这个增益暗示着晶体管提供了一个150-kΩ的负载阻抗，它与阳极电阻与下一级电阻并联。另外，可以用两个串联 的三极真空管电路，每个增益为21。
