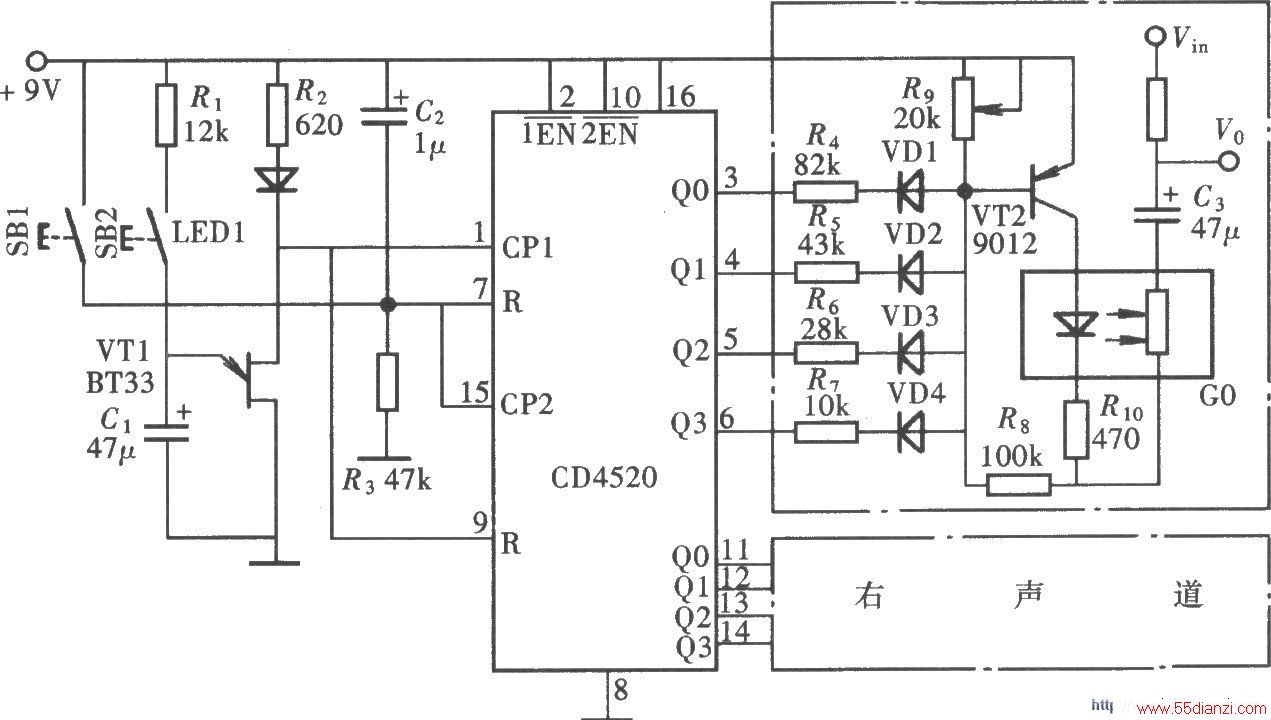

该例音量控制器的主控元件是光耦合器，它是通过控制光耦合器中发光二极管的发光亮度，从而改变光耦合器中光敏电阻的阻值来达到控制音量的。发光二极管的亮度又是通过输入计数器中脉冲数的多少来达到的，其电路组成如图所示。
本文关键字：控制器 音频功率放大-放大器，单元电路 - 音频功率放大-放大器
