基于LM4562的有源低通滤波器

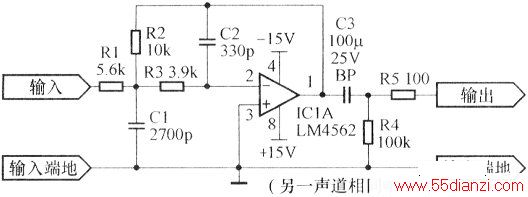

　　数字音响电路中的DAC(数字模拟转换器)目前多采用增量一累加(Delta—Sigma)工作方式，在其输出的音频信号上含有大量高频噪声成分，虽然这些噪声高于听觉上限，但如果不加以抑制的话仍然可能会给后续的音响放大器带来很大的隐患。如上图所示的有源低通滤波电路采用二阶MFB(多重反馈式)结构，滤波函数采用Butterworth曲线，-3dB转折频率为30kHz，可以有效滤除音频范围以外的高频噪声，并保证音频范围内的信号质量不受影响。由于LM4562具有优越的高频响应和高增益特性，恰好能发挥出MFB结构的优势。同时由于MFB结构适用运放工作于反相放大状态，因此还可以通过调整外部电阻来调整运放的增益。
