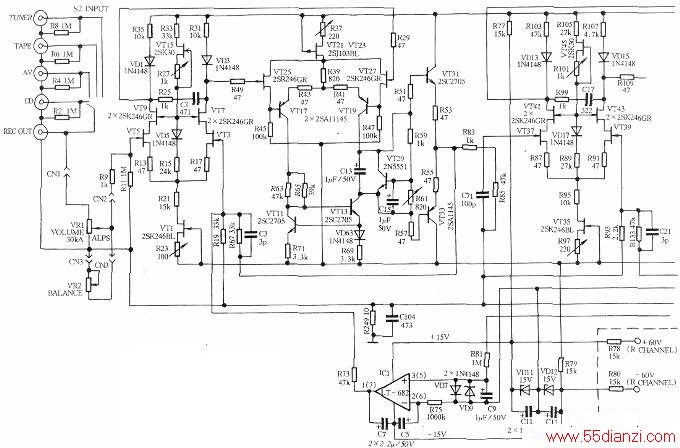

图中所示为前级放大电路。波段开关S2及R2、R4、R6、R8组成音源选择器，信号经选通后加到电位器VR1进行音量调控，随后经R9加至场效应管VT3、VT5及VT7、VT9组成的共源一共栅输入级电路放大。VR2为平衡电位器。该输入级的增益较低而频带很宽，有助于扩大输入信号动态范围、降低噪声、减少失真，并且VT7、VT9的栅极偏置由VT15恒流电路提供，使得VT7、VT9栅极上的互为反相信号相互抵消而形成虚地，大大降低了输入级的噪声干扰。VT1是输入级的源极恒流源电路，具有极高的交流阻抗，使得本级具有很好的共模抑制比，稳定性优良。VT17、VT19组成前置级的差动电压放大器，工作电流约3mA/每管。由于输入级为共源一共栅电路，输出阻抗较高，故在VT17、VT19之前插入VT25、VT27组成的场效应管阻抗变换电路，以求匹配阻抗。VT21(VT23)为VT17、VT19的射极恒流源，有利于提高输入阻抗、稳定增益。VT11、VT13为差动放大器的电流镜像源负载，对称性良好，使该级具有较高的性能：增益大、工作稳定、共模抑制比强。VT31、VT33为全互补的射极输出器，能提供较大的功率用以强力驱动后级功放。VT29为VT31、VT33的偏置电路，防止产生交越失真与开关失真。
