由胆管构成的卡拉OK放大电路

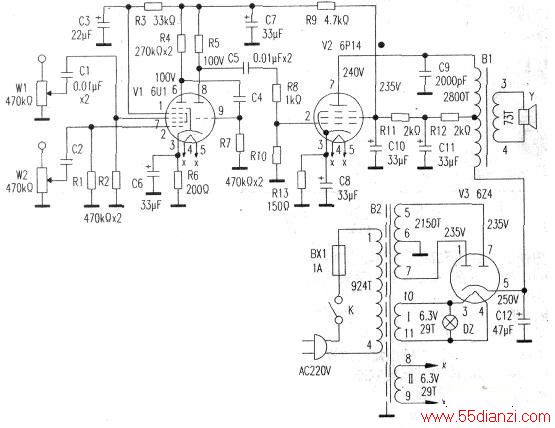

　　此电路如附图所示。V1(6Ul)=极管部分担任歌声及伴奏音讯号的前置放大混合；三极管部分担庄推动级电压放大，V2(6P14)进行功率放大，V3(624)整流。
　　
　　“歌声”加到V1管的第②脚：“伴奏音”从拾音摇孔输入到V1管第⑦脚。两个讯号经Vl管七极管部分进行前置放大后，在屏极混合。混合届的讯号经C4加到Vl三极管部分的栅极（⑨脚），进行电压放大，再通过c5加到功放管V2栅极（②脚）进行功率放大。
　　
　　当不需要伴奏音时．把电位器Wl沿逆时针方向旋到底，将音量关完。若只想听伴奏音而不唱歌时，将W2音量关完即可。
　　
　　输出变压器B1：
　　
　　初级用φ0.13漆包线绕制：
　　
　　2—5端绕2800匝，卜5端绕140匝。铁心：
　　
　　1.8cmX2.6cm，顺插。
　　
　　电源变压器B2:初级（1、4端）用φ0.29漆包线绕924匝；次级高压绕组（5、7端）用φ0.15漆包线绕2150匝，在1075匝处抽头（6端）。灯丝绕组I用中0.8漆包线绕29匝：绕组Ⅱ用φ1.0漆包线绕29匝。隔离层用φ0.15漆包线在初次级线包之间绕满一层，其中一端接地，另一端空置。铁心2.2cmx3.5cm，对插。
