由双宽带跨导型运算放大器OPA2662构成的共发射极放大电路

由双宽带跨导型运算放大器OPA2662构成的共发射极放大电路

点击数:7289 次   录入时间:03-04 11:41:52   整理:http://www.55dianzi.com   音频功率放大-放大器

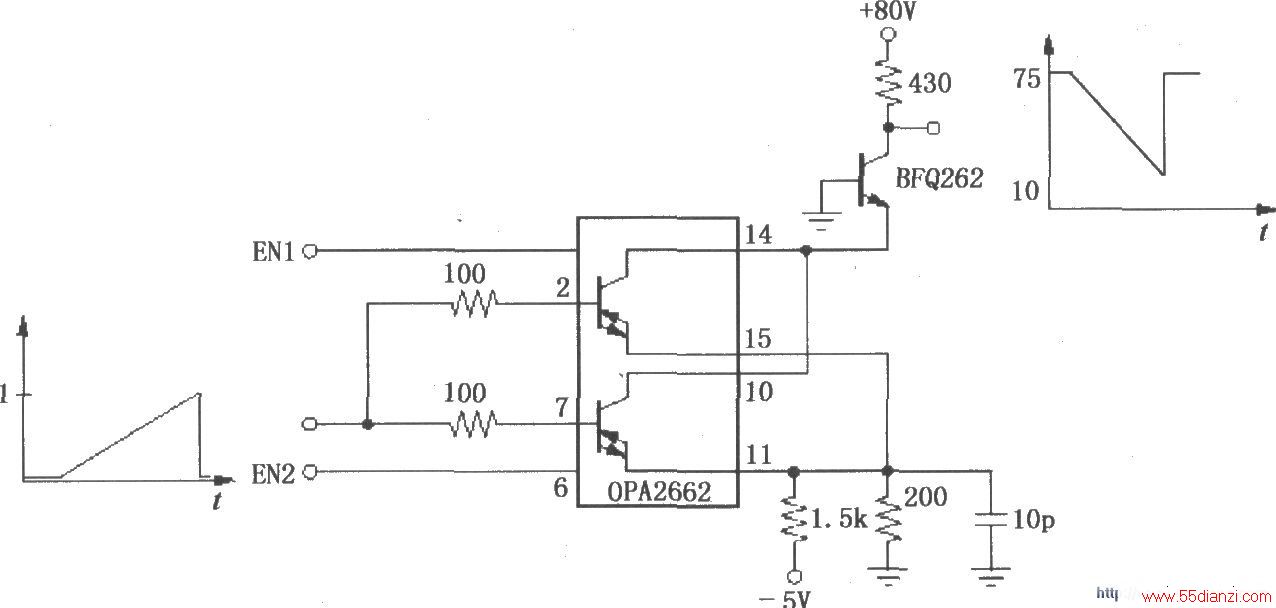

由双宽带跨导型运算放大器OPA2662构成的共发射极放大电路 如图所示为由OPA2662构成的共发射极放大电路。该电路利用OPA2662内部双路OTA并联构成共发射极放大器,即输入端加100Ω限流电阻并联,信号由2脚和7脚输入。14脚与10脚连接构成集电极,15脚与11脚连接构成发射极,BFQ262与430Ω电阻构成集电极负载,信号经过放大后输出,输人输出波形如图中所示。
