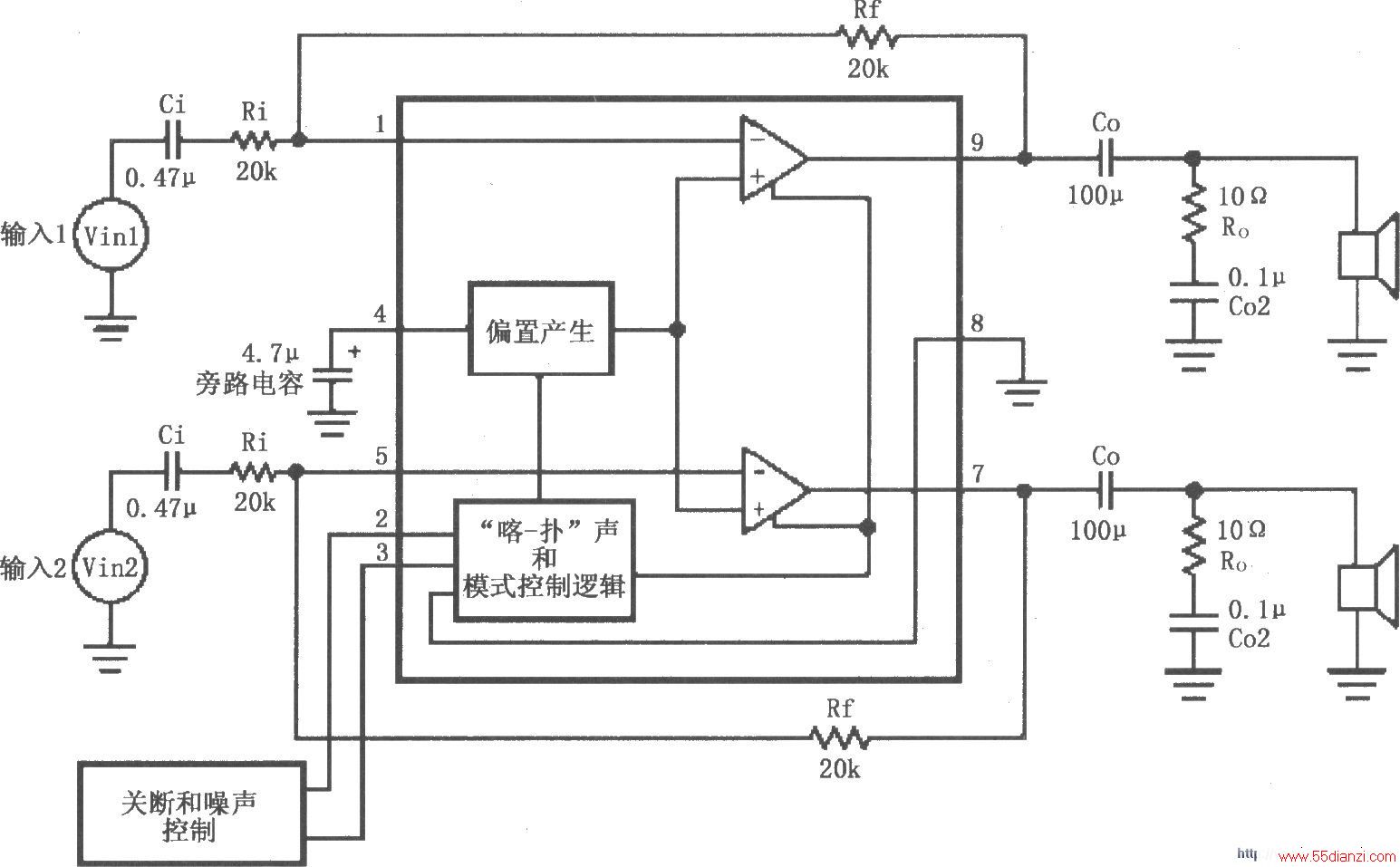

如图所示图中为LM4916用于双声道放大器的典型电路。左、右声道音频信号分别输入LM4916的1、5脚,经过内部放大器放大后分别由9、7脚输出,经过耦合电容Co加到各自声道的扬声器上。LM4916的2脚外接关断控制,当2脚接VDD时允许工作;接低电平时禁止工作,降低芯片功耗。LM4916的3脚为静噪控制,当3脚接低电平时为静噪模式,禁止芯片工作,以消除开关转换引起的“喀-扑”声;接高电平时允许工作。
