简单实用的音频功率放大器

　　该放大器由音频信号前置放大器、数字音量控制电路、功率放大器和电源等四部分组成。
　　
　　1．音频前置放大器
　　

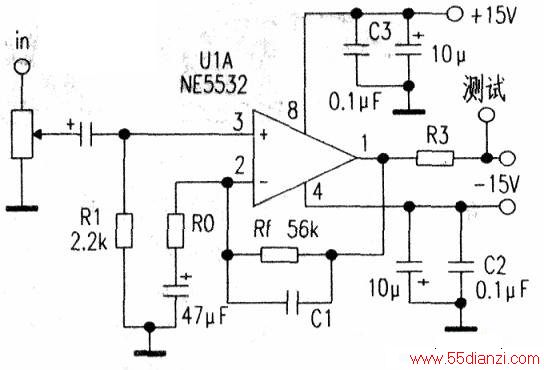

　　前置放大器功能是放大信号电平、提高信噪比。我们采用双运放，NE5532（见下图），实际制作中将它接成同相放大器，运放反相端串接47μF的电解电容，让交流信号全反馈。信号放大倍数为1+Rf/RO，其中Rf为反馈电阻，与其并接的一个小电容可抑制自激振荡。放大器由三端稳压块供电，并加电容去耦。

　　2．功率放大器
　　
　　本功放电路技术参数如下：电源电压：±20V，额定输出功率：50W、谐波失真：<0.3%、频率响应：20Hz—20kHz。
　　

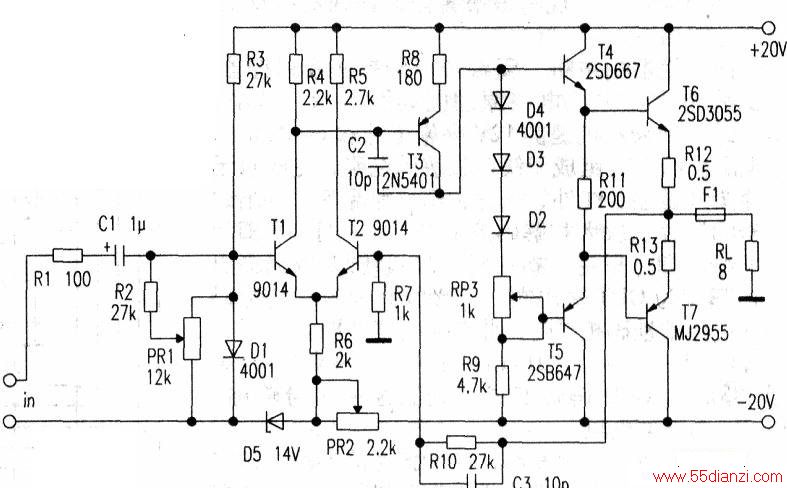

　　功率放大级是整个放大器的核心电路，放大器的大部分性能指标都取决于功率放大级。功率放大器用集成块功放或分立元件都容易实现。集成功放比较容易制作，但由于集成电路内部电路形式固定不变，而分立元件提供了很自由的调整余地，可以对每一级工作状态进行调整。所以，在选择电路时，笔者选择了分立元件功率放大器，电路如下图所示。

　　
　　本方案利用简单的模式以确保电路的性能指标。全电路由差分放大级、电压推动级和复合输出级组成。本电路的优点是采用直流反馈电路。一般功放由于负反馈回路中有反馈电容，限制了低频响应，对相位特性和方波响应都有影响。
　　
　　要减少这种不利影响，只有增大反馈电容。而反馈电容大必定会引入不稳定的因素。本电路取消了反馈电容，彻底解决了这一矛盾。同时，本电路还取消了推动级的自举电容，不用恒流源而用最简单的电阻作负载。另外，通过电阻引入本级负反馈，这样，可明显地改善本级性能并简化了电路。
　　
　　本功放的输出级为互补对称复合输出级，这种形式对提高线性、降低波形失真有作用。本功放为互补对称OCL电路，该电路可保证放大器的输出功率，也可保证线性度。
