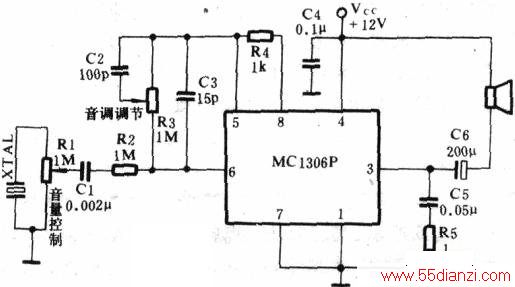

采用MC1306P的音频功放电路如图2所示。该功放电路的输出接8n喇叭，其工作电压为9-12v。它具有增益高（3mV的输入可得0.5w的输出）、耗电流低（9v工作电压时的耗电流为4mA）和非线性失真小于0.5%等优点。
本文关键字：功放 音频功率放大-放大器，单元电路 - 音频功率放大-放大器
